Рубеж АКП-1-R3

ВНИМАНИЕ! Для работы АКП-1 необходима лицензия!

К АКП-1-R3 могут подключаться следующие сторонние устройства:

1. Устройства производства ООО «Охранная техника» (Forteza):

• Радиоволновой однопозиционный извещатель «Зебра»
• Извещатель охранный комбинированный двухпозиционный «Формат»
• Проводноволновой линейный извещатель «Рельеф»
• Извещатель охранный линейный радиоволновый двухпозиционный «Фортеза»
• Извещатель охранный комбинированный однопозиционный «Циклоп»
• Прожектор светодиодный «Фосфор».

2. Модуль интерфейсный пожарный «МИП-2И»производства ООО «Спецприбор.

3. Вибрационное средство обнаружения «Трезор-В04», блок линейный «Трезор-БЛ» производства ООО «НПЦ «Трезор».

4. Система автоматической противопожарной защиты «Посейдон-Н» производства ООО «Сталт».

5. Извещатели производства ООО «Пожгазприбор»: - Извещатель пламени пожарный «Феникс ИК/УФ» (ИП 329/330-1-1); - Извещатель пожарный тепловой «ТСЦ-ПГП».

6. Система хранения и выдачи ключей «KeyGuard» производства ООО «КиГард»;

7. Устройство для хранения и учета «СК-24» производства ООО «ЭВС»;

8. Извещатель пожарный аспирационный (ИПА) производства ЗАО «ПО «Спецавтоматика».

Количество устройств, подключаемых к АКП-1 по интерфейсу RS-485, не более:

• 15 – для «МИП-2И»;
• 7 – для «Трезор-В04» и «Трезор-БЛ»;
• 1 – для «Ключница KeyGuard»;
• 30 секций управления и секций хранения ключницы ЭВС «СК-24» суммарно, но не более 10 секций хранения СХ-24 на каждую секцию управления СУ-24 (ограничение производителя);
• 30 – для остальных.

ВНИМАНИЕ! Запрещено подключать на один АКП устройства разных производителей!

Адресный конвертер протоколов АКП-1 прот.R3 предназначен для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей.

Адресный конвертер протокола АКП-1 прот. R3 обеспечивает прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей:

• Контроль подключенных устройств;
• Управление подключенными устройствами;
• Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
• Контроль вскрытия корпуса.

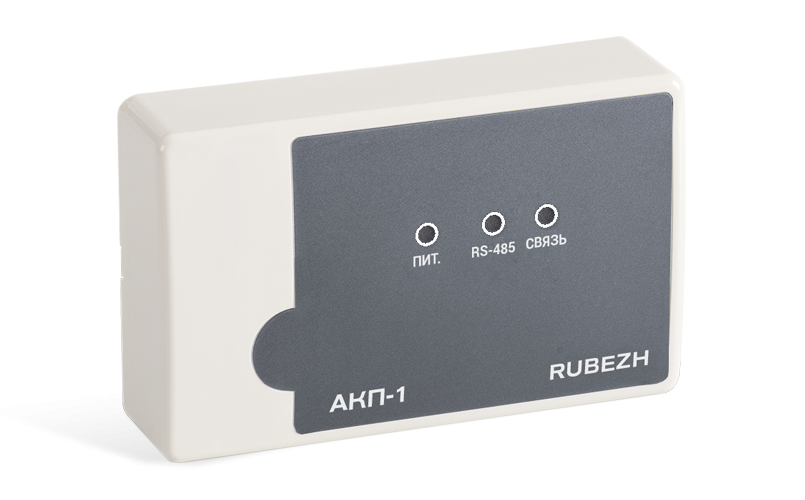

На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.

Индикатор СВЯЗЬ красного цвета:

1. При нажатии кнопки тест – частое мигание в течение 1с;
2. Наличие обмена данными по АЛС – мигание с периодом 5с;

Технические характеристики:

• Напряжение питания от внешнего источника 10-14В
• Ток потребления от АЛС Не более 500мкА
• Ток потребления от внешнего источника Не более 125мА
• Количество интерфейсов USB 1
• Количество выходов АЛС 1 - Количество выходов RS-485 1
• Количество подключаемых устройств на RS-485 Не более 30
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 100 г.
• Рабочий диапазон температур От 0 до +40°С
• Средний срок службы, не менее 10 лет
