Roxton Оптический преобразователь FB-8143

Оптические преобразователи FA-8142/FB-8143 Roxton предназначены для использования в составе системы оповещения Roxton 8000 и позволяют создавать распределенные системы с передачей информации по оптическим каналам связи. Преобразователи применяются только парами, передача осуществляется с помощью FA-8142, а прием с помощью FB-8143.

Блок FA-8142 выполняет преобразование сигнала с протоколом RS-485 и 3-х аналоговых звуковых сигналов в один цифровой сигнал для передачи по волоконно-оптической линии связи. Прием сигнала и обратное преобразование осуществляется с помощью блока FB-8143. Протяженность оптической линии может составлять до 20 км.

Характеристики

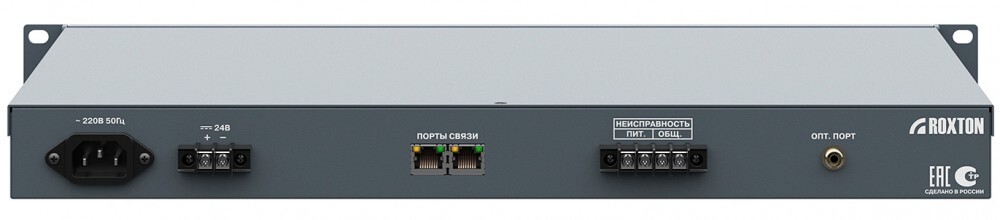

• Оптический порт с FC-разъемом и PC-полировкой
• 2 порта RS-485 с разъемами RG-45
• Световая и звуковая индикация режимов работы
• 2 управляющих выхода для контроля неисправностей, "сухие контакты"
• ПОРТЫ СВЯЗИ:
  • Число звуковых каналов 3
  • Интерфейс управления RS-485
  • Скорость обмена данными 200000 бод
  • Параметры интерфейса (бит данных/стоповых бит/четность) 8/1/нет
  • Количество портов связи RJ-45
• ОПТИЧЕСКИЙ ПОРТ:
  • Максимальная дальность 20 км
  • Тип оптического волокна Одномодовое
  • Количество используемых оптических волокон 1
  • Диаметр (сердцевина/оболочка) 9/125
  • Длина волны 1310/1550 нм
  • Тип разъема FC
  • Тип полировки разъема PC
• ОБЩИЕ:
  • Нагрузочная способность реле 1
  • Напряжение основного питания 195-253В, 50 Гц
  • Напряжение резервного питания 20-27В DC
  • Потребляемая мощность не более 2.5 Вт
  • Рабочая температура от +5 до +40С
  • Относительная влажность не более 90%
  • Степень защиты оболочки IP30
  • Размеры 480х321х44 мм
  • Вес 3.3 кг
