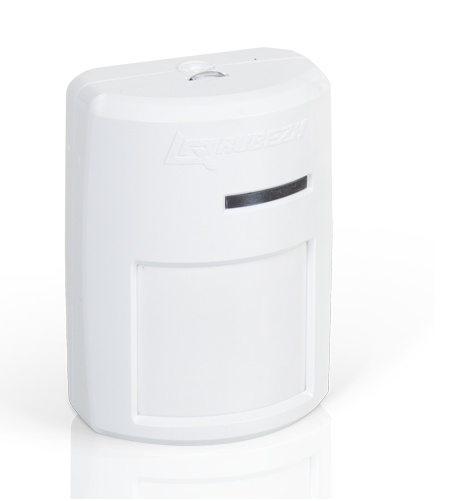

Рубеж ИО 40920-2

Извещатель охранный объемный оптико-электронный адресный ИО 40920-2 предназначен для защиты контролируемого помещения от несанкционированного проникновения посторонних лиц, сопровождающееся перемещением в секторе мониторинга. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3. Извещатель работает в составе системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Питание извещателя осуществляется по униполярной адресной линии связи.

На корпусе индикатора присутствует индикатор «Связь»:

• в дежурном состоянии - мигает один раз в 4-5 сек;
• в тревожном сотоянии - мигает два раза в сек;
• в режиме «Тест» частое мигание в течение 2-3 сек после нажатия на тест-кнопку.

Индикацию на извещателе можно отключить программным способом. При включенной индикации извещатель отражает свое состояние вне зависимости от того, поставлена зона на охрану или снята с охраны.

Имеется возможность тестирования работоспособности извещателя с помощью оптического тестера «ОТ-1».

При выборе места установки извещателя следует учитывать, что наряду с реакцией на температурные изменения, происходящие в зоне обнаружения, ИК-канал может реагировать и на достаточно быстрые изменения температуры корпуса.

Поэтому для надежной работы и исключения ложных срабатываний необходимо при выборе места установки учесть следующие требования:

1. не допускается установка извещателя над отопительными приборами, а также вблизи вентиляционных отверстий;
2. в капитальных сооружениях предпочтительной является установка на стену или в угол помещения;
3. в сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции (столбам, фермам и т.п.);
4. во избежание инея на линзе и корпусе в зимнее время не допускается установка извещателя непосредственно над проемом въездных ворот;
5. в зоне действия извещателя не должно быть колеблющихся предметов (штор, комнатных растений), а также ламп накаливания;
6. наличие в зоне обнаружения преграждающих предметов (шкафов, стелажей и т.п.), а также застекленных и сетчатых перегородок создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться;
7. установка извещателя должна исключать прямое попадание на него солнечного излучения.

Перед установкой снять крышку извещателя, извлечь плату и просверлить в основании отверстия для подключения проводов и крепления извещателя на стену или на кронштейн. Закрепить основание на стене шурупами. При установке на кронштейн необходимо сначала закрепить на стене кронштейн, затем закрепить на нем основание с помощью винта, установленного в кронштейн.

ВНИМАНИЕ! Кронштейн крепления извещателя в комплект поставки не входит и приобретается отдельно.

Технические характеристики:

• Питание от АЛС
• Ток потребления от АЛС, мА, не более 0.25
• Угол обзора в горизонтальной плоскости, не более 110
• Дальность действия, не более 12
• Степень защиты оболочки IP41
• Масса, г, не более 100
• Ширина, мм, не более 65
• Высота, мм, не более 92
• Глубина, мм, не более 40
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -20 до +55
