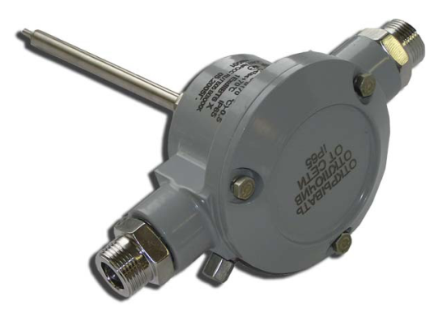

Рубеж ИП 101-1В-R3-РR-НК-М20

Извещатели пожарные тепловые точечные адресные, максимальные и максимально-дифференциальные взрывозащищённые «ИП101-1В-R3» и «ИП102-1В-R3» предназначены для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой (или скорости повышения температуры) в системах пожарной сигнализации, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.

Технические характеристики:

• Ток потребления извещателя, не более 0,35 мА
• Чувствительность извещателя
• Ток потребления извещателя, не более 0,35 мА
• Температура срабатывания

1. для ИП101-1В-R3 / ИП101-1В-R3-Р 54– 85°С/54 -145°С
2. для ИП102-1В-R3 / ИП102-1В-R3-Р 54 – 310°С

• Длина термодатчиков для ИП102-1В-R3 в диапазоне (по заказу) от 0,15 до 50,0 м
• Масса извещателя, не более

1. ИП101-1В-R3 в стальном или алюминиевом корпусе 1,2 кг
2. ИП102-1В-R3 в алюминиевом корпусе 1,2 кг
3. ИП102-1В-R3 в алюминиевом корпусе 1,3 кг

• Рабочий диапазон температур

1. для моделей без индекса Р (кроме термодатчика) от минус 60 до плюс 85°С
2. для моделей с индексом Р (кроме термодатчика) от минус 60 до плюс 115°С

Извещатель «ИП101-1В-R3» конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя «ИП101-1В-R3» – интегральный датчик температуры с линейной характеристикой. Извещатель «ИП102-1В-R3» cостоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя «ИП102‑1В-R3» – кабельная термопара с НСХ ХК(L).

Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя. Маркировка взрывозащиты извещателей в зависимости от исполнения – 1Ex db IIB T6 Gb Х или 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия монтажа и эксплуатации Пример обозначения ИП101-1В-R3 и ИП102-1В-R3

При записи в технической документации и при заказе необходимо указать:

• Тип извещателя и его модели: - ИП101-1В-R3 - ИП102-1В-R3;
• Температура эксплуатации:

1. Р – расширенная температура эксплуатации от минус 60 до +115 °С;
2. без обозначения – температура эксплуатации от минус 60 до +85 °С .

• Символ Р (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителем.
• Материал корпуса извещателя и способ установки извещателя:

1. А – алюминиевый сплав с защитным покрытием, установка на кронштейне;
2. НС – коррозионностойкая сталь 12Х1Н10Т, установка на стене (для ИП101-1В не применяется);
3. НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне

• Тип штуцера кабельного ввода и/или резьбовой заглушки:
• Диаметр подключаемых кабелей (при поставке с кабельными вводами):

1. без обозначения - от 8 до 14 мм;
2. 18 - для кабелей диаметром от 14 до 18 мм;

• Длина кабельного термодатчика в метрах (только для ИП102-1В);
• Наличие комплекта монтажных частей КМЧ 908.2784.00.000 МЧ (только для ИП102-1В);
