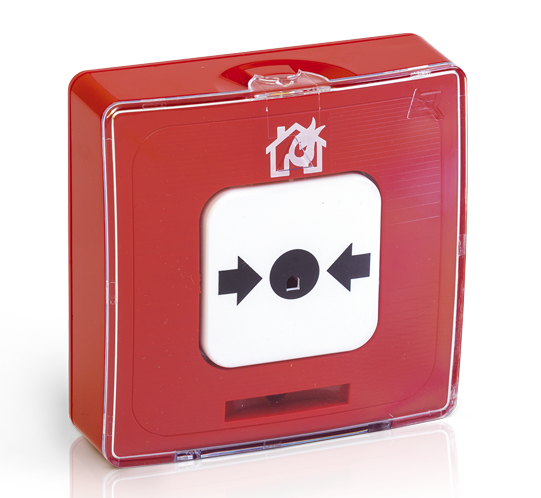

Рубеж ИПР 513-11-ИКЗ-А-R3

Извещатель пожарный ручной адресный с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 предназначен для ручного включения сигнала «Пожар» в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки.

На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.

Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:

1. разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;
2. разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.

Технические характеристики:

• Питание от АЛС
• Ток потребления извещателя из АЛС, мА, не более 0.7
• Ток потребления от АЛС при срабатывании изолятора, мА, не более 10
• Наличие встроенного изолятора Да
• Сработка при усилии нажатия на кнопку, Н, не менее 25
• Степень защиты оболочки IP41
• Масса, г, не более 150
• Ширина, мм, не более 86
• Высота, мм, не более 88
• Глубина, мм, не более 45
• Гарантийный срок эксплуатации, мес, не более 24
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -25 до +55
