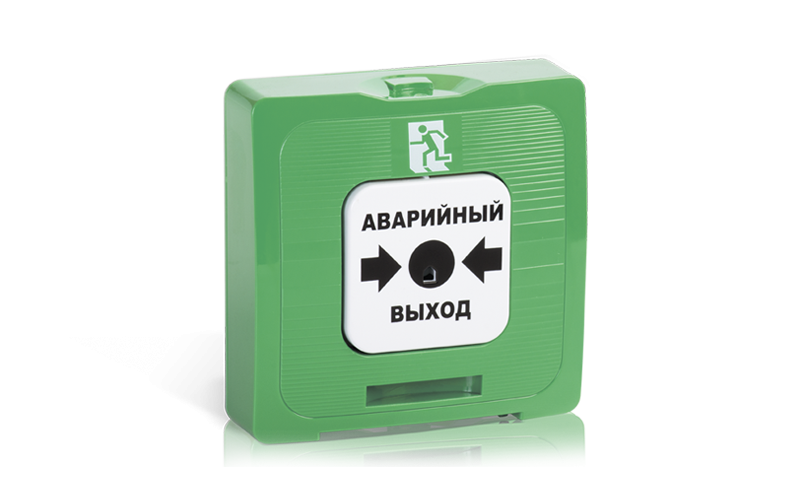

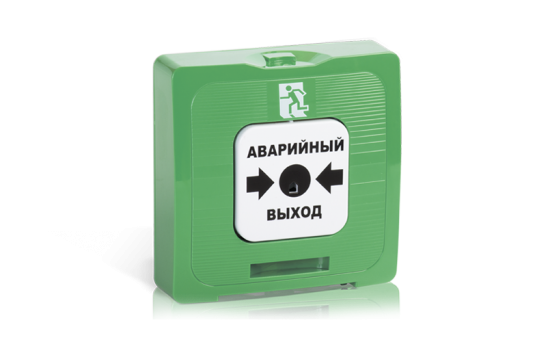

Рубеж ИР 513-10 "Аварийный выход"

Внимание! Поставляется без крышки в комплекте! Отдельно приобретается - Крышка ИПР 513-10 (в упаковке).

Элемент дистанционного управления ИР 513-10 предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.

Элемент дистанционного управления выпускается в двух исполнениях – ИР 513-10 и ИР 513-10 исп.1:

1. ИР 513-10 – с одной группой переключающихся контактов, расположенной на одной плате;
2. ИР 513-10 исп.1 – с двумя группами переключающихся контактов, расположенными на двух платах.

ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.

ИР состоит из основания и корпуса. На основании установлена плата(ы) с клеммником для подключения проводов ШС.

ИР обладает следующими потребительскими свойствами:

1. электрическое питание для ИР не требуется;
2. модифицированный механизм срабатывания;
3. при нажатии на кнопку выпадает цветной флажок – механический индикатор, сигнализирующий о нажатом состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию;
4. корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
5. малые габаритные размеры и современный дизайн корпуса.

Технические характеристики:

• Питание не требуется
• Допустимый ток, коммутируемый «сухими контактами» ЭДУ при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А
• Усилие нажатия на кнопку, не менее 25 Н
• Габаритные размеры ЭДУ, не более 88х85х41 мм
• Масса ЭДУ, не более 150 г
• Степень защиты оболочки ЭДУ, по ГОСТ 14254-96 IР31
• Диапазон рабочих температур от -40 до +60 °С
