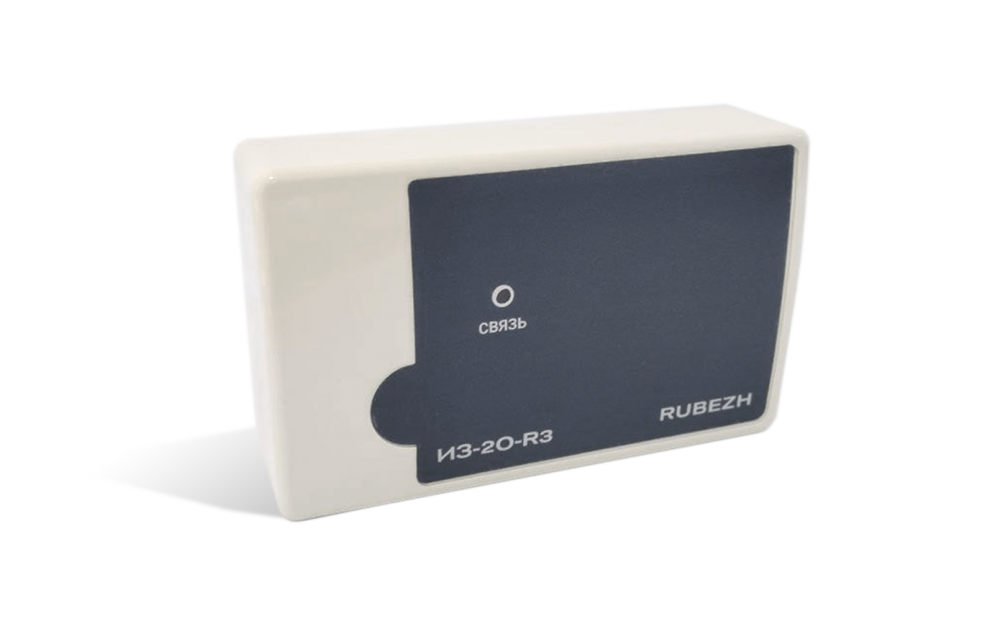

Рубеж ИЗ-2О-R3

Изолятор шлейфа «ИЗ-2О-R3» предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов с интерфейсом R3-Link - «R3-Рубеж-2ОП».

Изолятор «ИЗ-2О-R3» выполняет функцию изолирования части адресной линии связи при обнаружении в ней признаков короткого замыкания. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи. Изолятор «ИЗ-2О-R3» имеет клеммы для подключения двух ответвлений от основной адресной линии связи.

Изолятор обеспечивает защиту в случае КЗ как на основной АЛС, так и на любом из двух ответвлений. Ток нагрузки на каждом ответвлении не должен привышать больше 10 мА. В адресной линии связи занимает 1 адрес, передает информацию о своем состоянии на приемно-контрольный прибор.

Максимальное количество изоляторов шлейфа, устанавливаемых в каждую АЛС, рассчитывается исходя из количества адресных устройств в АЛС и их суммарного токопотребления.

Технические характеристики:

• Питание от АЛС
• Ток потребления от АЛС, мА, не более 0.6
• Ток потребления от АЛС при срабатывании изолятора, мА, не более 0.9
• Ток нагрузки ответвления, мА, не более 10
• Степень защиты оболочки IP30
• Масса, г, не более 200
• Ширина, мм, не более 125
• Высота, мм, не более 84
• Глубина, мм, не более 37
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -25 до +55
