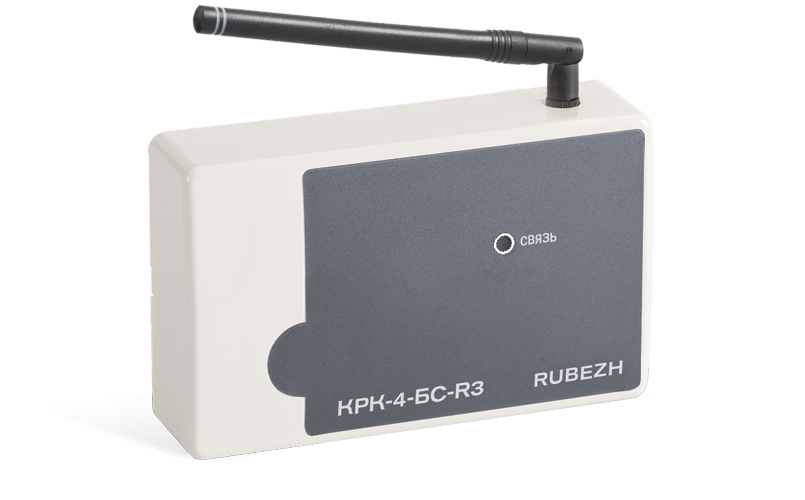

Рубеж КРК-4-БС-R3

Модули радиоканальные КРК-4-БС ПРОТ.R3 (прежнее наименование МРК-30-АЛС) прот.R3 предназначены для организации радиоканального удлинения адресной линии связи приборов Рубеж-2ОП прот.R3.

КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 работают под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.

Модули радиоканальные КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 обеспечивают:

1. постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
2. передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
3. доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
4. светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.

КРК-4-БС прот.R3 выступает в роли ведущего модуля (master). Он подключается в АЛС прибора Рубеж-2ОП прот.R3. Ведомый модуль (slave) КРК-30-АЛС прот.R3 подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.

Ведущий модуль КРК-4-БС ПРОТ.R3 позволяет подключить к себе по радиоканалу до четырех ведомых модулей КРК-30-АЛС прот.R3.

Ведомый модуль КРК-30-АЛС прот.R3 имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП 212-64 прот. R3, ИП 212/101-64-PR прот.R3, ИП 101-29-PR прот.R3, ИПР 513-11 прот.R3, адресные метки АМ-1 прот.R3, АМ-4 прот.R3, релейные модули РМ-1 прот.R3, РМ-4 прот.R3, РМ-К прот.R3, модули дымоудаления МДУ-1 прот.R3, модули речевого оповещения МРО-2М прот.R3.

Технические характеристики:

• Питание от 9 до 24 В
• Ток потребления при питании 12 В не более 40 мА
• Количество выходов для подключения: адресной линии связи 2 ANTENNA 1 USB 1
• Дальность связи в прямой видимости не более 90 м - Рабочая частота 868 МГц
• Мощность излучения не более 10 мВт
• Количество каналов связи 15
• Количество поддерживаемых ведомых модулей 4
• Габаритные размеры модуля 83,5х125х37 мм
• Масса не более 200 г
• Степень защиты IP 20
• Рабочий диапазон температур от -25 до +55 °С
• Средний срок службы не менее 10 лет
