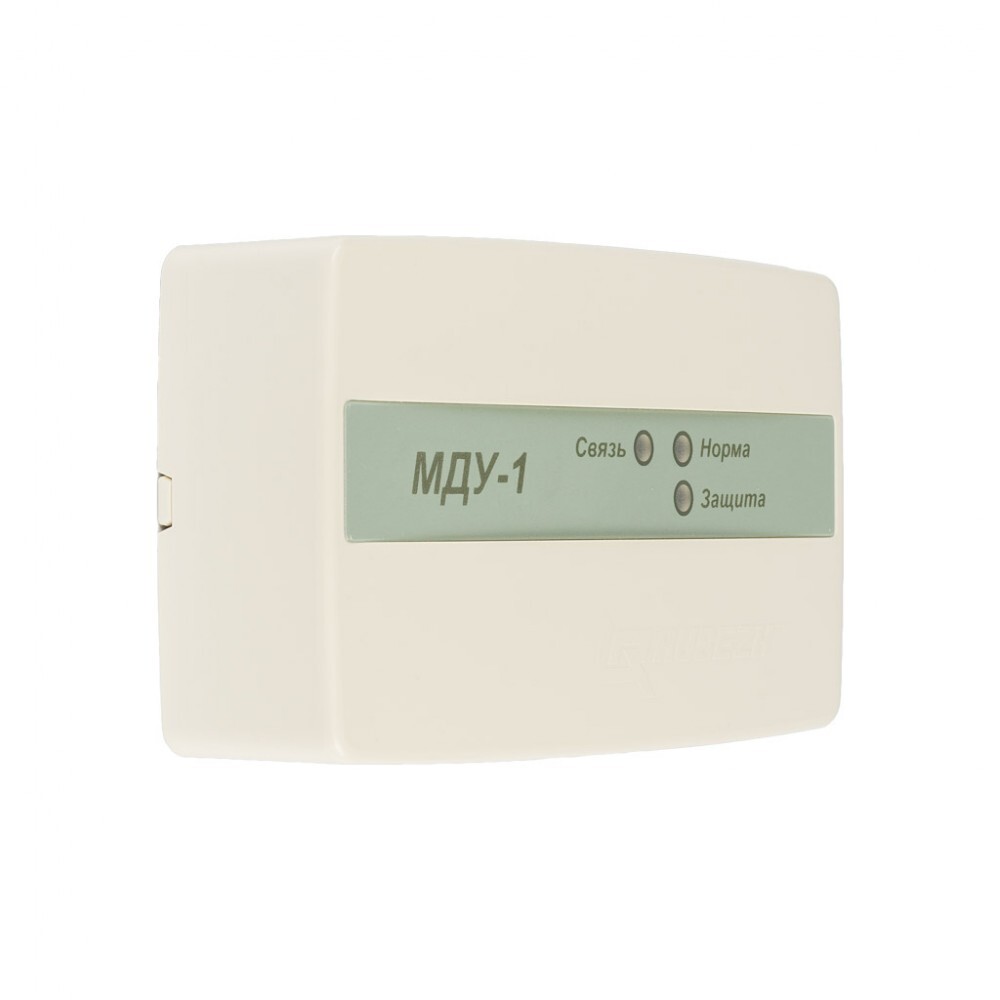

Рубеж МДУ-1 исп.2

Модули управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1 исп.2, исп.3 предназначен для управления клапаном в ручном режиме с кнопочного поста или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-2ОП», «Рубеж-4А», ППКПУ серии «Водолей».

МДУ-1 исполнение 1 – управляет приводом электромагнитным или электромеханическим с возвратной пружиной, работающим от напряжения 24 В постоянного или переменного тока или 220 В переменного тока. Модуль МДУ-1 коммутирует через реле «сухой контакт» напряжение питания на привод клапана. Питание модуля осуществляется от АЛС приемно-контрольного прибора.

МДУ-1 исполнение 2 – управляет приводом реверсивным, электромагнитным или электромеханическим с возвратной пружиной, работающим от напряжения 24 В постоянного или переменного тока. Модуль МДУ-1 для работы требует подключение питания 24 В постоянного или переменного тока и выдает это напряжение на реле управления приводом. Данное исполнение имеет контроль линии до привода и обмоток привода на обрыв.

МДУ-1 исполнение 3 – управляет приводом реверсивным, электромагнитным или электромеханическим с возвратной пружиной, работающим от напряжения 220 В переменного тока. Модуль МДУ-1 для работы требует подключение питания 220 В переменного тока и выдает это напряжение на реле управления приводом. Данное исполнение имеет контроль линии до привода и обмоток привода на обрыв. Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле.

Модуль предназначен для управления следующими типами приводов клапана:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.
• МДУ-1 исп.2 используется для управления приводами, рассчитанными на напряжение 24 В,
• МДУ-1 исп.3 управляет приводами, рассчитанными на напряжение 220 В.
• Все остальные характеристики МДУ-1 исп.2 и МДУ-1 исп.3 аналогичны.
