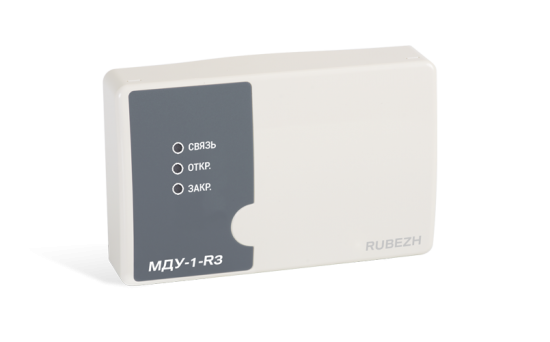

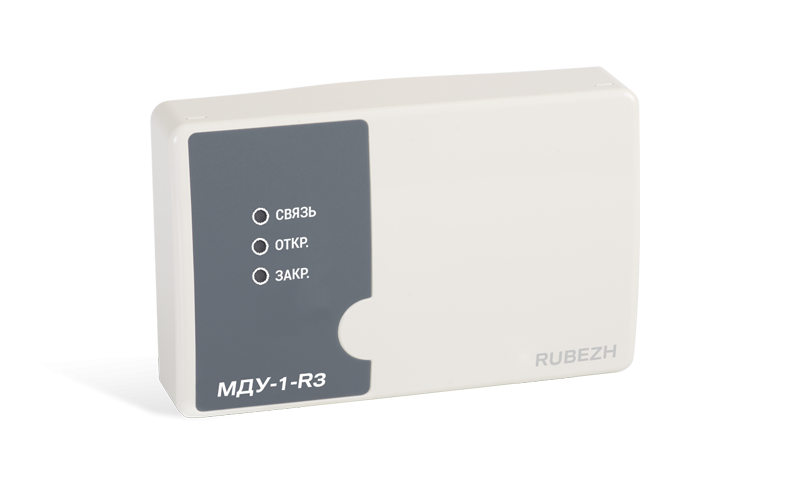

Рубеж МДУ-1С-R3

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С-R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3

Модуль автоматики дымоудаления МДУ-1С-R3 предназначен для управления следующими типами приводов клапана:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль автоматики дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока величиной до 5 А или 230 В переменного тока величиной до 5А. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.

МДУ-1С-R3 отличается от МДУ-1-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.

МДУ-1С-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.

Модуль автоматики дымоудаления обеспечивает:

1. подключение всех основных типов приводов, используемых с клапанами дымоудаления;
2. подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
3. передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
4. управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
5. контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; - контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
6. светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором;
7. возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».

Модуль автоматики дымоудаления МДУ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Какой модуль дымоудаления выбрать - МДУ-1-R3 или МДУ-1С-R3? - Выбор происходит по току привода. У МДУ-1-R3 коммутационная способность реле при напряжении 24 В - 2 А, при напряжении 220 В - 0,25 А. У МДУ-1С-R3 при напряжении 24 В и при напряжении 220 В - 5А. Также МДУ-1С рекомендуется для работы с электромагнитными приводами с ручным возвратом, т.к. у них зачастую большой пусковой ток.

Технические характеристики:

• Напряжение питания, В 24 В; 220 В
• Ток потребления от АЛС, мА, не более 0.3
• Коммутируемый ток при напряжении 24В, А, не более 5
• Коммутируемый ток при напряжении 230В, А, не более 5
• Количество управляемых клапанов 1
• Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более 30
• Степень защиты оболочки IР20
• Масса, г, не более 220
• Ширина, мм, не более 107
• Высота, мм, не более 108
• Глубина, мм, не более 42
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -25 до +55
