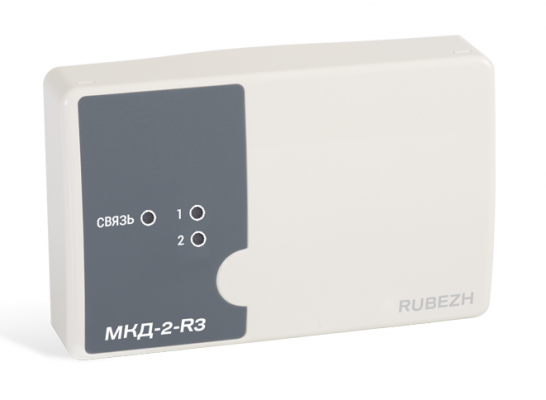

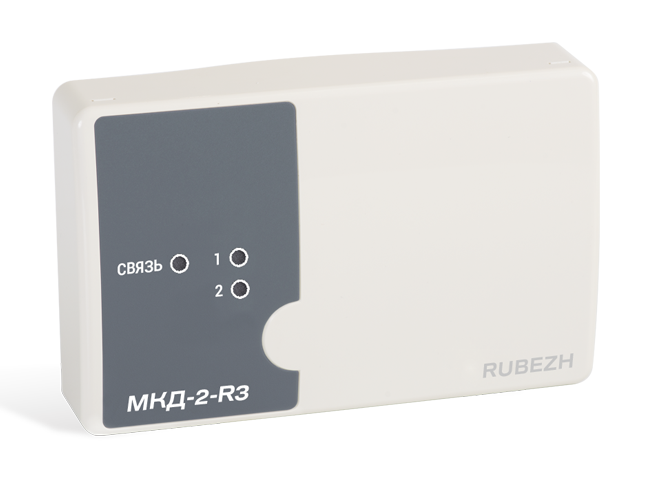

Рубеж МКД-2-R3

Модуль контроля доступа МКД-2-R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Модуль МКД-2-R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3. Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2-R3 предназначен для:

1. питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
2. приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
3. управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
4. контроля прохода.

Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:

• если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
• если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».

Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

1. BioSmart 5M
2. BioSmart FS-80.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Технические характеристики:

• Напряжение питания, В от 10,5 до 14,2
• Ток потребления от АЛС, мА, не более 0.5
• Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более 50
• Основной протокол обмена данными между модулем и считывателем WIEGAND-26
• Ток потребления от источника питания (без учета подключенных считывателей и нагрузки), мА, не более 100
• Максимальный ток, выдаваемый для питания каждого считывателя, мА, не более 100
• Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В, мА, не более 500
• Максимальная длина проводов линии связи модуля с исполнительным устройством, м, не более 50
• Максимальный ток, коммутируемый контактами релейного выхода, при напряжении до 250 В, А, не более 3
• Степень защиты оболочки IP20
• Масса, г, не более 250
• Ширина, мм, не более 170
• Высота, мм, не более 108
• Глубина, мм, не более 42
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -10 до +55
