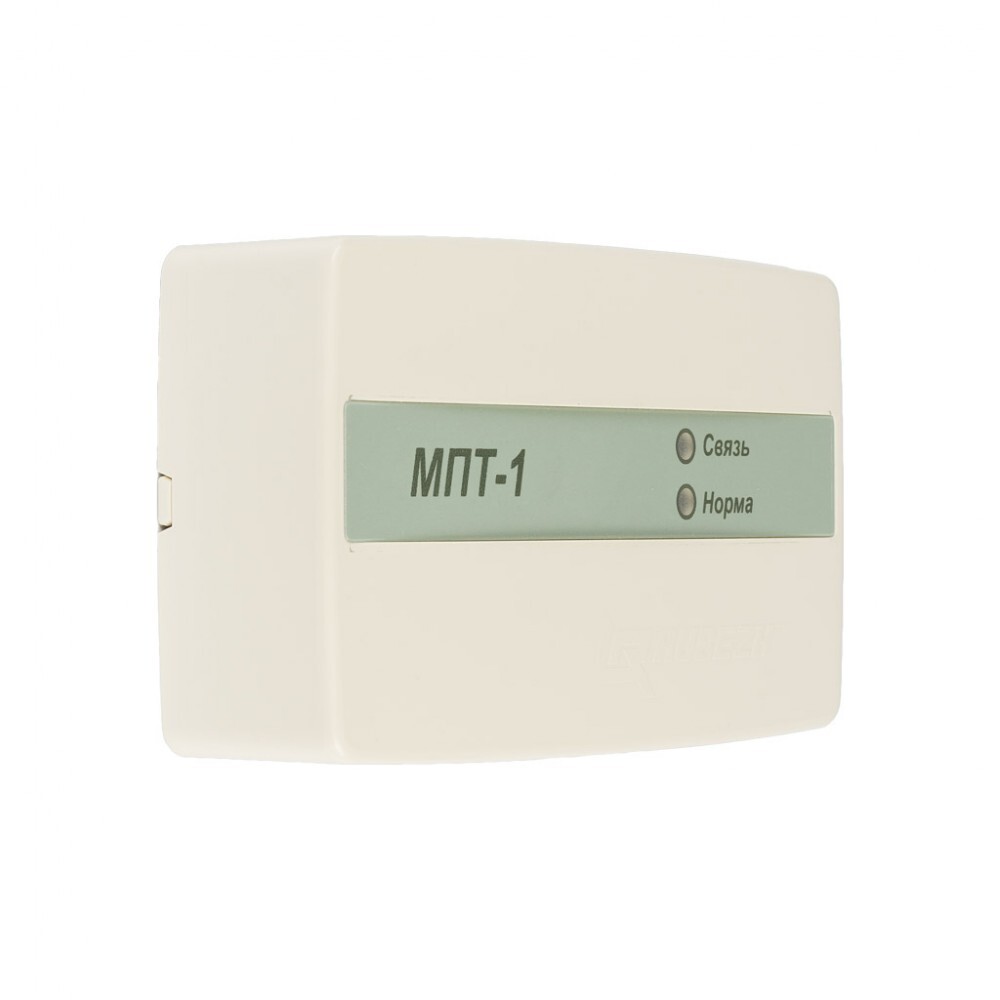

Рубеж МПТ-1

Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec».

Модуль пожаротушения МПТ-1 обеспечивает:

1. подключение и работу светозвуковых оповещателей;
2. управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
3. возможность подключения в шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных (версия ПО МПТ-1 должна быть не ниже 2.13), а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
4. формирование временной задержки перед включением АУП;
5. контроль открытия дверей и окон по датчику «Двери-Окна»;
6. контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
7. контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
8. различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
9. возможность включения режима «Автоматика» с помощью ключей Touch Memory; светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
10. контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.

Технические характеристики:

• Напряжение питания от 10,5 до 28,5 В
• Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам: потребление модуля при выключенных выходах при напряжении питания 12 В (24 В) 130 мА (67 мА) потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В) 25 мА (12 мА)
• Параметры выходов: ток, коммутируемый каждым выходом, не более 2 А ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более 5 А
• Ток контроля исправности цепи: в выключенном состоянии выхода, не более 2 мА во включенном состоянии выхода, не менее 50 мА
• Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более 2 мА
• Габаритные размеры модуля, не более 125х78х37 мм - Масса, не более 200 г
• Рабочий диапазон температур от минус 25 до плюс 50°С
• Средний срок службы, не менее 10 лет
