Рубеж МС-3 прот. R1

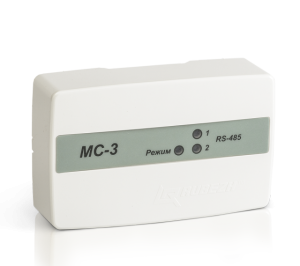

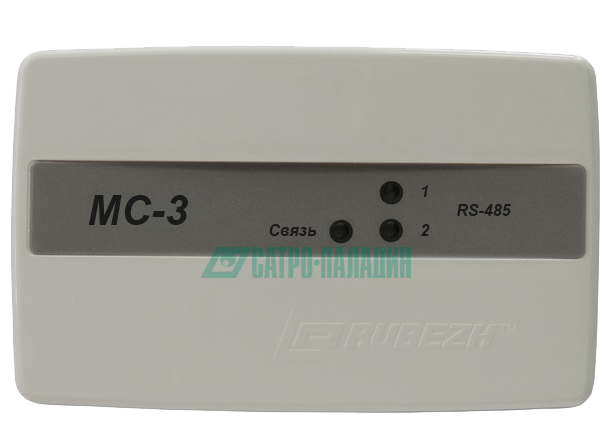

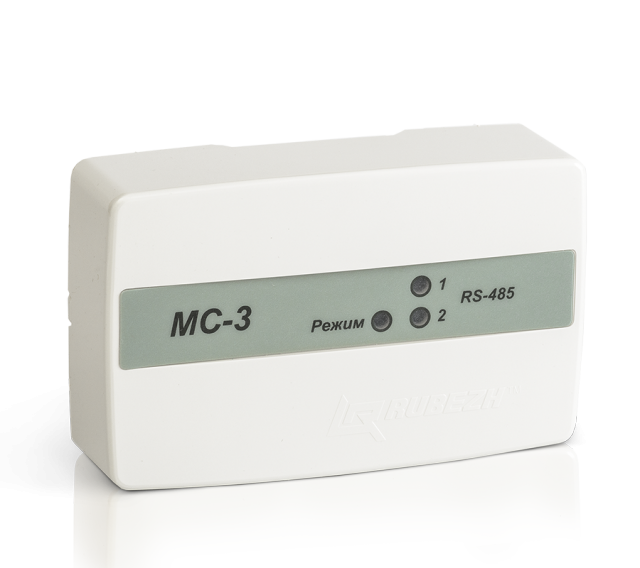

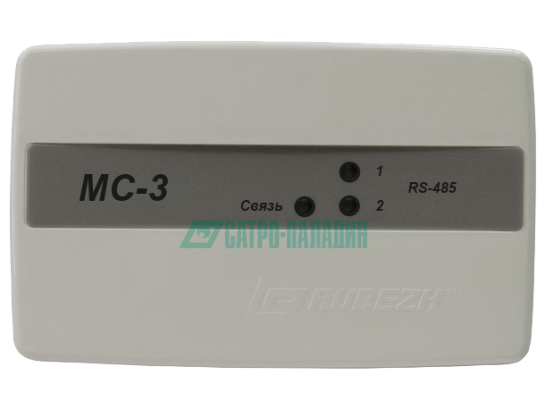

Модуль сопряжения МС-3 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact ID по протоколу RS-485 от адресной системы тм Рубеж в систему передачи извещений по радиоканалу Lonta-202, Lonta Optima, «Базальт» компании «Альтоника», а так же в систему передачи извещений компании «Око».

В частности модуль сопряжения МС-3 предназначен для интеграции адресной системы тм Рубеж с системой Lonta-202.

Модуль сопряжения МС-3 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика RS-202TD-RR.

Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-3 по интерфейсу RS-485. Модуль сопряжения МС-3 преобразует полученные данные от ППКП тм РУБЕЖ и передает их по интерфейсу RS-485 в передатчик-коммуникатор RS-202TD-RR, который, в свою очередь, передает сигналы на оборудование мониторинговой станции.

Технические характеристики:

• Питание 12 В или от USB ПК
• Количество интерфейсов для подключения: ППКП тм РУБЕЖ – RS-485, гальванически развязанный 1 Передатчика RS-202TD – RS-485, не гальванически развязанный 1 USB – для конфигурирования 1
• Длина кабеля интерфейса RS-485, не более 1000 м
• Длина кабеля интерфейса USB, до 2м
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 200 г
• Рабочий диапазон температур от 0 до плюс 40°С
• Средний срок службы 10 лет
