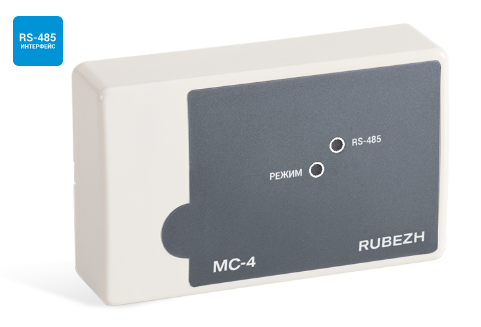

Рубеж МС-4 прот. R3

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard.

Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard.

Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика NV2050.

Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.

Технические характеристики:

• Питание 12 В или от USB ПК
• Количество интерфейсов для подключения:
• ППКП тм РУБЕЖ – RS-485, гальванически развязанный
• Передатчика NV 2050 – COM порт согласно схеме USB – для конфигурирования
• Длина кабеля интерфейса RS-485, не более 1000 м
• Длина кабеля интерфейса USB, до 2 м
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 200 г
• Рабочий диапазон температур от 0 до плюс 40°С
• Средний срок службы
