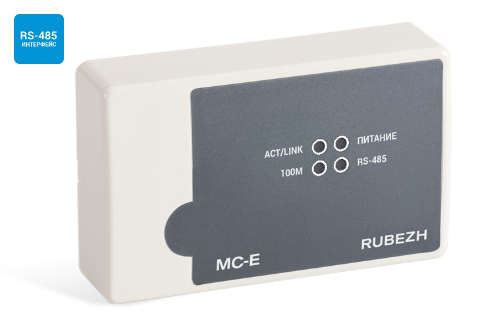

Рубеж МС-Е прот. R3

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Модуль сопряжения МС-Е обеспечивает:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания. Напряжение питания от внешнего источника от 10 до 28В или от PoE

Максимальный потребляемый ток в дежурном режиме:

• при напряжении питания 12 В, не более 0,2 А
• при напряжение питания 24 В, не более 0,1 А

Количество выходов для подключения интерфейсов: RS-485, гальванически развязанный:

• Длина кабеля интерфейса RS485, не более 1000 м
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 200 г
• Рабочий диапазон температур от 0 до плюс 40°С
• Средний срок службы 10 лет
