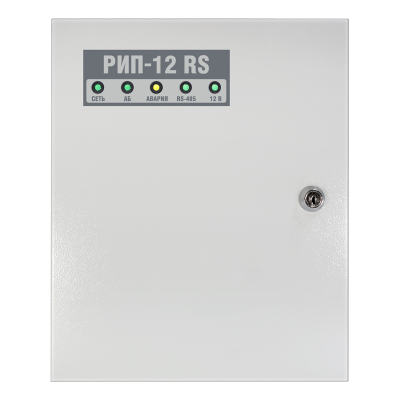

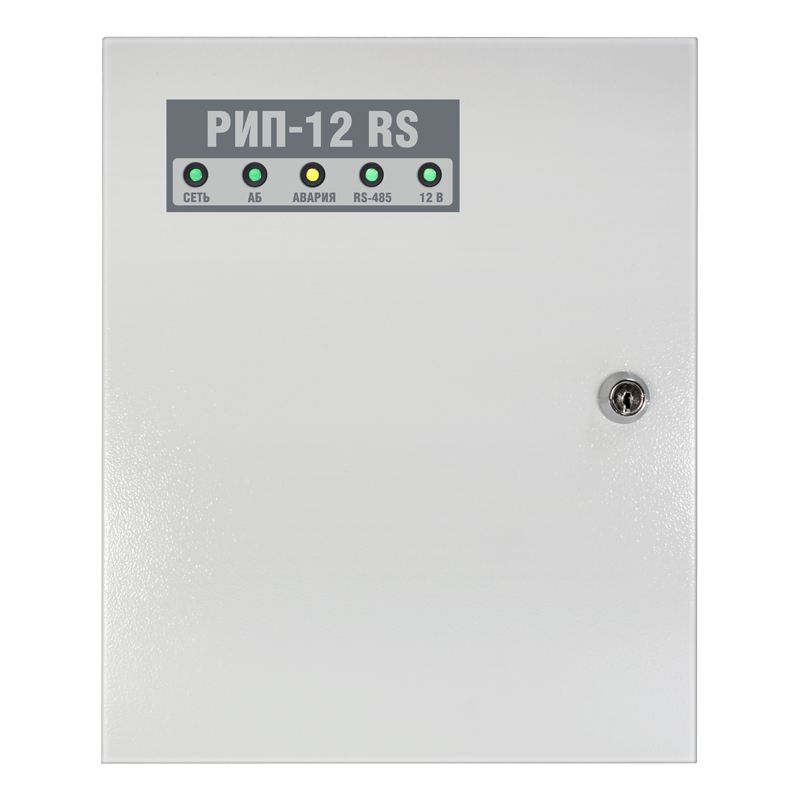

Резервный источник питания Болид РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Передача событий на пульт "С2000М" или АРМ "Орион Про"

• "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
• "Перегрузка источника питания" (выходной ток РИП более 3, 5 А)
• "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
• "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14, 5 В)
• "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
• "Тревога взлома" (корпус РИП открыт)
• "Отключение выходного напряжения"

Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про"

• напряжения в сети
• напряжения на АБ
• напряжения на выходе
• тока нагрузки

Функции и защита

• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Световая индикация и звуковая сигнализация

• наличие сетевого напряжения в сети
• выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
• наличие или нарушение связи по интерфейсу RS-485
• короткое замыкание или перегрузка по выходу
• заряд АБ
• необходимость замены АБ или проведения технического обслуживания
• отключение АБ при её разряде
• неисправность ЗУ
• отключение выхода РИП в аварийных ситуациях

Подключение (сечение проводов)

• Подключение к сети: провод 0, 75 - 2, 5 кв.мм
• Подключение нагрузки: провод 0, 5 - 2, 5 кв.мм
• Подключение RS-485, реле К1: провод 0, 2 - 2, 5 кв.мм
