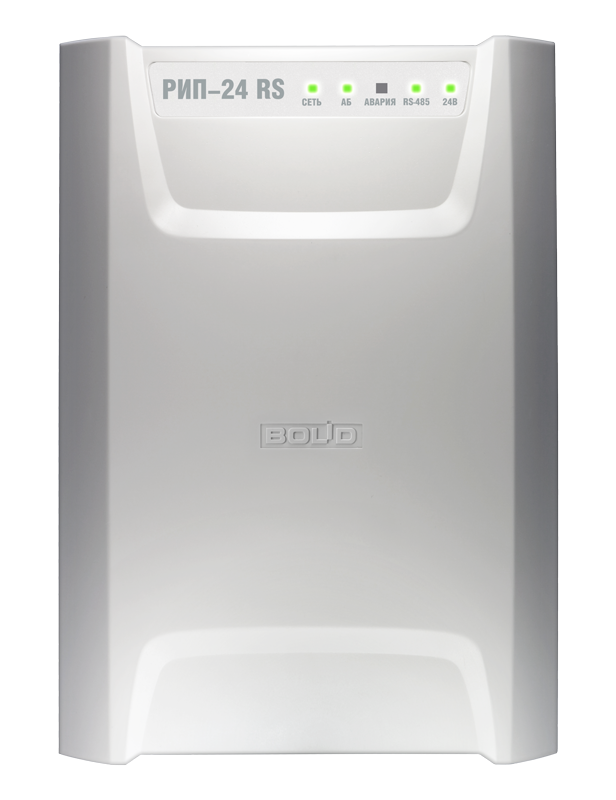

Резервный источник питания Болид РИП-24 исп.51 (РИП-24-2/7П1-Р-RS)

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.

Функциональные возможности

Передача событий на пульт "С2000М" или АРМ "Орион Про":

• "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
• "Перегрузка источника питания" (выходной ток РИП более 2, 5 А)
• "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
• "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28, 5 В)
• "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
• "Тревога взлома" (корпус РИП открыт)
• "Отключение выходного напряжения"

Измерение и передача данных по запросу:

• напряжения в сети
• напряжения на АБ
• напряжения на выходе
• тока нагрузки

Защита с автоматическим восстановлением работоспособности:

• от превышения выходного напряжения
• от перегрузок по выходу
• от "переполюсовки" АБ
• от замыкания клемм подключения АБ

Интеллектуальный контроль аккумуляторных батарей:

• автоматическая проверка состояния АБ тестовой нагрузкой
• измерение емкости АБ
• расчет времени работы в резервном режиме с учетом реального тока нагрузки
• программируемый таймер-счетчик времени наработки АБ
• отключение АБ при их разряде и превышении допустимого напряжения
• автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
• контроль тока и напряжения зарядного устройства (ЗУ)

Индикация и сигнализация:

• наличие сетевого напряжения в сети
• выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
• наличие или нарушение связи по интерфейсу RS-485
• короткое замыкание или перегрузка по выходу
• заряд АБ
• отключение АБ при разряде
• неисправность ЗУ
• отключение выхода РИП в аварийных ситуациях

Подключение и программирование

• Программирование: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения: клеммные колодки под винт
• Сечение проводов:
  • к сети: 0, 75-2, 5 мм²
  • к нагрузке: 0, 5-2, 5 мм²
  • к RS-485, реле К1: 0, 2-2, 5 мм²
