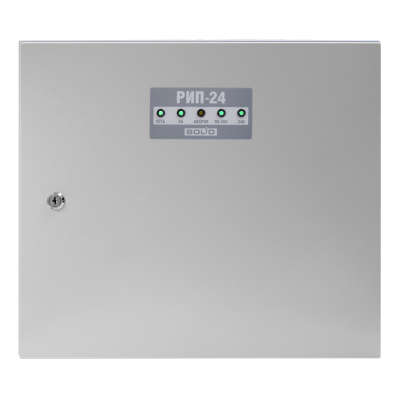

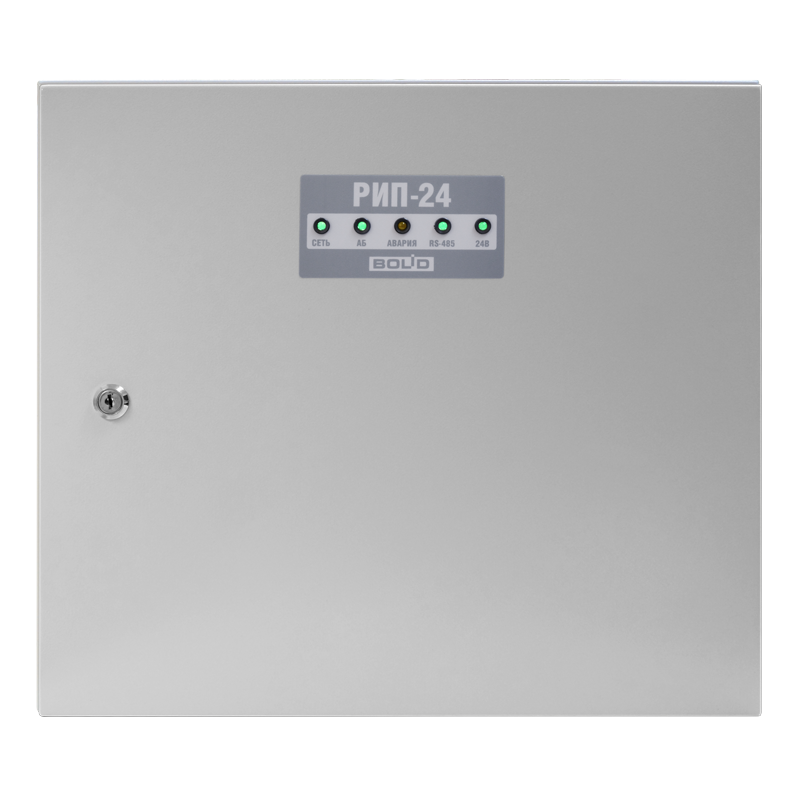

Резервный источник питания Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)

Резервированный источник питания РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

Передача событий на пульт "С2000М" или АРМ "Орион Про":

• "Сброс прибора" (при включении питания РИП)
• "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
• "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В)
• "Перегрузка источника питания" (выходной ток РИП более 4, 5 А)
• "Перегрузка источника устранена" (выходной ток РИП менее 4, 5 А)
• "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах)
• "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах)
• "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3)
• "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3)
• "Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена)
• "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
• "Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения)
• "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи)
• "Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен)
• "Тревога взлома" (корпус РИП открыт)
• "Восстановление зоны контроля взлома" (корпус РИП закрыт)
• "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи)
• "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети)

Измерение и передача данных по запросу:

• Напряжение в сети
• Напряжение на каждой АБ
• Напряжение на выходе
• Ток нагрузки
• Температуры внутри корпуса РИП

Функциональные возможности:

• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • Превышения выходного напряжения
  • Перегрузок по выходу
  • "Переполюсовки" АБ
  • Замыкания клемм подключения АБ
• Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
  • Автоматическая проверка состояния каждой АБ тестовой нагрузкой
  • Измерение общей емкости установленных АБ
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда
  • Программируемый таймер-счетчик времени наработки АБ
  • Отключение АБ при ее разряде и превышении допустимого напряжения
  • Контроль тока и напряжения зарядного устройства (ЗУ)
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП с помощью программы UPROG

Световая индикация и звуковая сигнализация:

• Наличие сетевого напряжения
• Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В)
• Наличие или нарушение связи по интерфейсу RS-485
• Короткое замыкание или перегрузка по выходу
• Заряд АБ
• Необходимость замены АБ или проведения технического обслуживания
• Отключение АБ при ее разряде
• Неисправность ЗУ
• Отключение выхода РИП в аварийных ситуациях

Подключение и программирование

• Программирование РИП: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения: клеммные колодки под винт
• Сечение проводов:
  • к сети: 0, 75-2, 5 мм²
  • к нагрузке: 0, 5-2, 5 мм²
  • к RS-485, реле К1: 0, 2-2, 5 мм²
