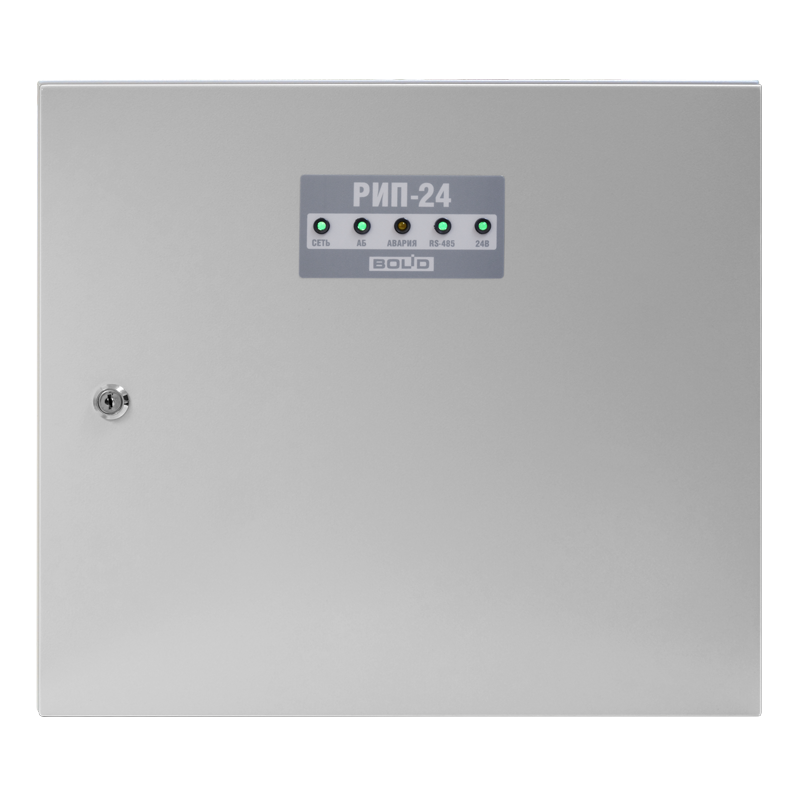

Резервный источник питания Болид РИП-24 исп.57 (РИП-24-8/40М3-Р-RS)

Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО «Орион».

Основные параметры

• Напряжение питания: 24 В
• Номинальный выходной ток: 8 А
• Максимальный выходной ток: 11 А
• Емкость АБ: 40 А·ч (2 шт.)
• Количество интерфейсов: 2 × RS-485
• Количество выходов: 2 с индивидуальной защитой
• Защита: от перенапряжения, от КЗ, от переполюсовки АБ

Особенности

• Рекомендуемый резервный источник питания: Аккумуляторные батареи серии «Болид»
• Два независимых выходных канала
• Две информационные линии интерфейса RS-485
• Резонансный AC/DC преобразователь 300 Вт с активным ККМ
• Измерение коэффициента мощности потребления от сети, напряжения и тока сети
• Измерение выходного напряжения и тока
• Балансировка и термокомпенсация напряжения заряда аккумуляторных батарей 26Ач или 40Ач
• Анализ состояния каждой из 2-х АБ путем измерения их внутренних сопротивлений

Функциональные возможности

Передача событий на пульт:

• «Сброс прибора»
• «Авария сети» / «Восстановление сети»
• «Перегрузка источника питания» / «Перегрузка источника устранена»
• «Неисправность ЗУ» / «Восстановление ЗУ»
• «Неисправность источника питания» / «Восстановление питания»
• «Неисправность батареи»
• «Ошибка теста АБ»
• «Разряд батареи»
• «Требуется обслуживание» / «Требуется замена батареи»
• «Восстановление батареи»
• «Тревога взлома» /«Восстановление зоны контроля взлома»
• «Отключение выходного напряжения» /«Подключение выходного напряжения»
• «Повышение температуры АБ» / «Температура АБ в норме»

Измерение и передача данных по запросу:

• Напряжения и тока сети
• Коэффициента активной мощности сети
• Напряжения АБ
• Напряжение на выходе
• Тока нагрузки
• Тока заряда/разряда АБ
• Внутреннего сопротивления каждой АБ
• Измерение температуры АБ

Защита с автоматическим восстановлением:

• Превышений входного и выходного напряжений
• Перегрузок по входу и выходу
• «Переполюсовки» каждой АБ
• Замыкания клемм подключения АБ

Интеллектуальный контроль АБ:

• Анализ состояния каждой из 2х АБ путем измерения их внутренних сопротивлений
• Измерение емкости АБ
• Балансировка АБ
• Расчет времени работы в резервном режиме с учетом реального тока нагрузки
• Программируемый таймер-счетчик времени наработки АБ
• Отключение АБ при ее разряде
• Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса

Подключение и программирование

• Программирование РИП: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения: клеммные колодки под винт
• Сечение проводов:
  • к сети: 1, 5-4, 0 мм²
  • к нагрузке: 0, 75-2, 5 мм²
  • к RS-485, реле К1: 0, 2-1, 5 мм²
