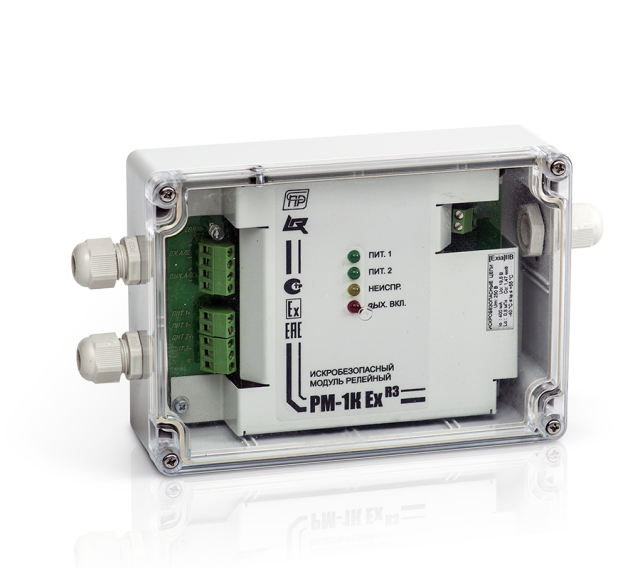

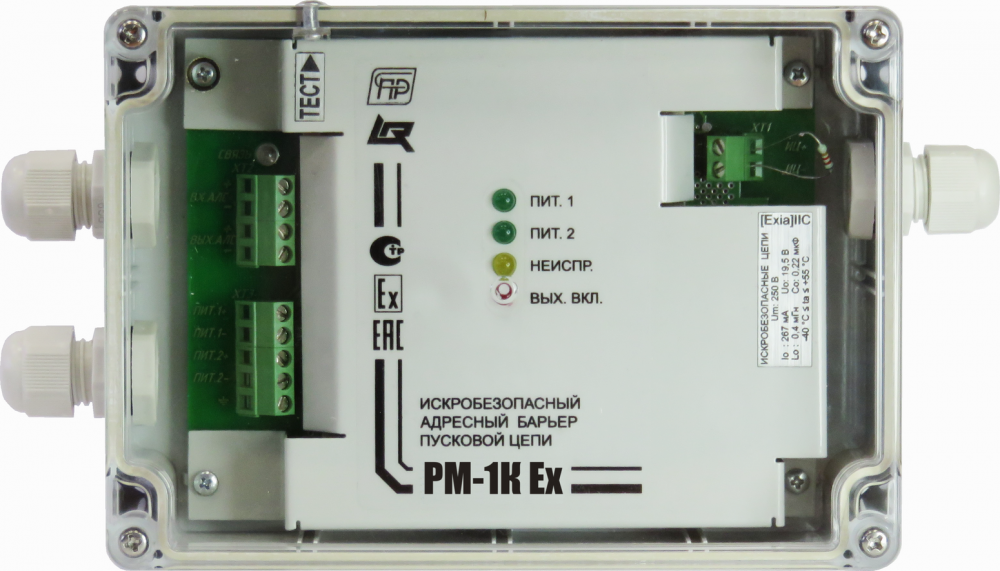

Рубеж РМ-1К Ex-IIB прот.R3

Адресный релейный модуль искробезопасный РМ-1К Ex прот.R3 предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки.

Релейный модуль РМ-1К Ex прот.R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ» и «[Exiа]IIС». Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.

Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля. Ток, потребляемый модулем от АЛС – не более 0,3 мА.

Технические характеристики:

• напряжение питания - 10-30 В;
• ток потребления РМ-1К Ех-IIB при напряжении питания 12 В: в режиме контроля - не более 80 мА, в режиме пуска - не более 1,1 А;
• ток потребления РМ-1К Ех-IIB при напряжении питания 24 В: в режиме контроля - не более 40 мА, в режиме пуска - не более 0,55 А;
• ток потребления РМ-1К Ех-IIC при напряжении питания 12 В: в режиме контроля - не более 80 мА, в режиме пуска - не более 0,77 А;
• ток потребления РМ-1К Ех-IIC при напряжении питания 24 В: в режиме контроля - не более 40 мА, в режиме пуска - не более 0,38 А;
• ток контроля: в выключенном состоянии РМ-1К Ех-IIB – не более 8 мА, в выключенном состоянии РМ-1К Ех-IIC – не более 8 мА;
• максимальный выходной ток РМ-1К Ех-IIB - не более 0,4 А;
• максимальный выходной ток РМ-1К Ех-IIС - не более 0,26 А;
• диапазон рабочих температур – от -40 до +55° С.
