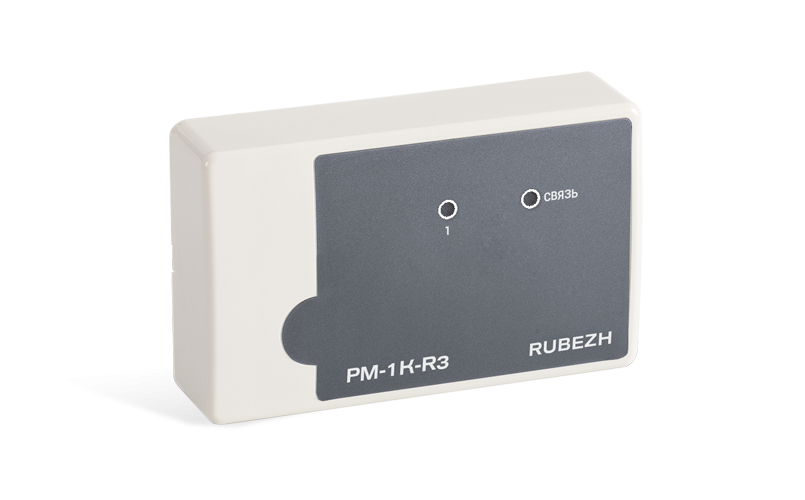

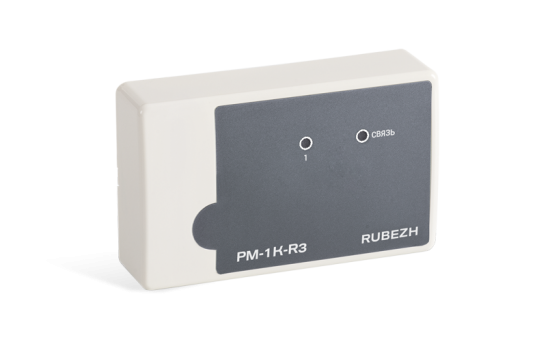

Рубеж РМ-1К-ИКЗ-R3

Адресные релейные модули РМ- 4К-ИКЗ-R3 со встроенным изолятором короткого замыкания АЛС предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые выходы напряжения питания. Работают в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресные релейные модули являются программируемыми устройствами. Тактики работы и конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

РМ-4К-ИКЗ-R3 выполняет функции:

1. управление исполнительными устройствами с помощью 4 выходов типа «электронный ключ», с одновременным контролем состояния выходных цепей на обрыв и короткое замыкание;
2. размыкания адресной линии связи при КЗ и ее восстановления при устранении КЗ;
3. удаленного управления размыканием/восстановлением АЛС по команде от приемно-контрольного прибора Рубеж или при помощи программного обеспечения FireSec.

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

• информационных световых табло (ОПОП 1-8 либо аналогичных);
• оповещателей звуковых (ОПОП 2-35 либо аналогичных);
• оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
• других исполнительных устройств, например пусковых цепей модулей тушения, электрические параметры которых не превышают характеристик РМ-4К-ИКЗ-R3.

Встроенный изолятор короткого замыкания АЛС позволяет:

• разрывать радиальную АЛС в месте установки РМ-4К-ИКЗ-R3, ближайшего к точке короткого замыкания. Это локализует участок после РМ-4К-ИКЗ-R3 и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа (встроенным в РМ-К);
• разрывать кольцевую АЛС между двумя местами установки РМ-4К-ИКЗ-R3 (или РМ-4К-ИКЗ-R3 и любым другим изолятором шлейфа). Это локализует участок между модулями (изоляторами) и оставляет работоспособными остальные участки АЛС.

При КЗ в АЛС модуль РМ-4К-ИКЗ-R3 передает в прибор сообщение о КЗ. При устранении КЗ на клеммах АЛС модуль РМ-4К-ИКЗ-R3 передает в прибор сообщение о восстановлении.

Питание логической части и информационный обмен модуля РМ-4К-ИКЗ-R3 с прибором осуществляются по АЛС. Логическая часть гальванически развязана от внешнего источника питания РМ-4К-ИКЗ-R3. В АЛС модуль РМ-4К-ИКЗ-R3 занимает 4 адреса.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Релейный модуль РМ-4К-ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Технические характеристики:

• Напряжение питания, В от 10,2 до 14 или от 20 до 28
• Ток потребления от АЛС, мА, не более 0.72
• Ток по каждому выходу, А, не более 0.6
• Собственный ток потребления от источника питания, мА, не более 20
• Ток контроля исправности цепи во включенном состоянии выхода, мА от 10 до 190
• Количество релейных выходов 4
• Степень защиты оболочки IP30
• Масса, г, не более 250
• Ширина, мм, не более 125
• Высота, мм, не более 84
• Глубина, мм, не более 37
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -35 до + 55
