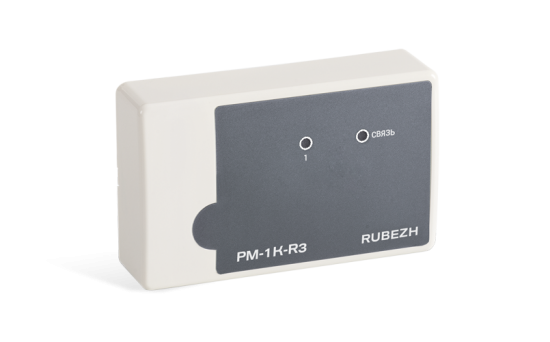

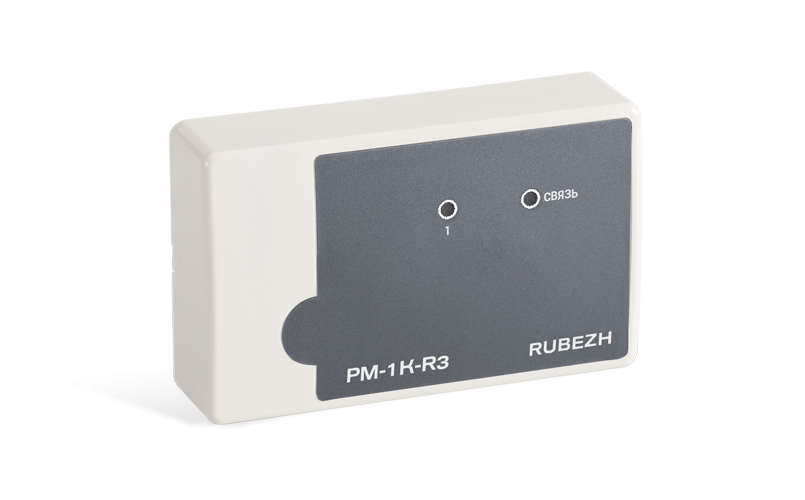

Рубеж РМ-1К-R3

Адресные релейные модули РМ-1К прот.R3 и РМ- 4К прот.R3 предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые выходы напряжения питания.

Релейные модули работают в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:

1. РМ-1К – один выход (ВЫХ1);
2. РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4).

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

1. информационных световых табло (ОПОП 1-8 либо аналогичных);
2. оповещателей звуковых (ОПОП 2-35 либо аналогичных);
3. оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.

Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи. Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Технические характеристики:

• Напряжение питания от 10,5 до 28,5 В
• Ток потребления РМ-К: от адресной линии связи, не более 180 мкА от источника питания (без учета нагрузки, подключенной к выходам), не более 5 мА
• Параметры релейных выходов: ток, коммутируемый каждым релейным выходом, не более 2 А ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более 5 А
• Ток контроля исправности цепи: в выключенном состоянии выхода, не более 2 мА во включенном состоянии выхода, не менее 10 мА до 210мА
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 150 г
• Рабочий диапазон температур от -25 до +55°С
• Средний срок службы, не менее 10 лет
