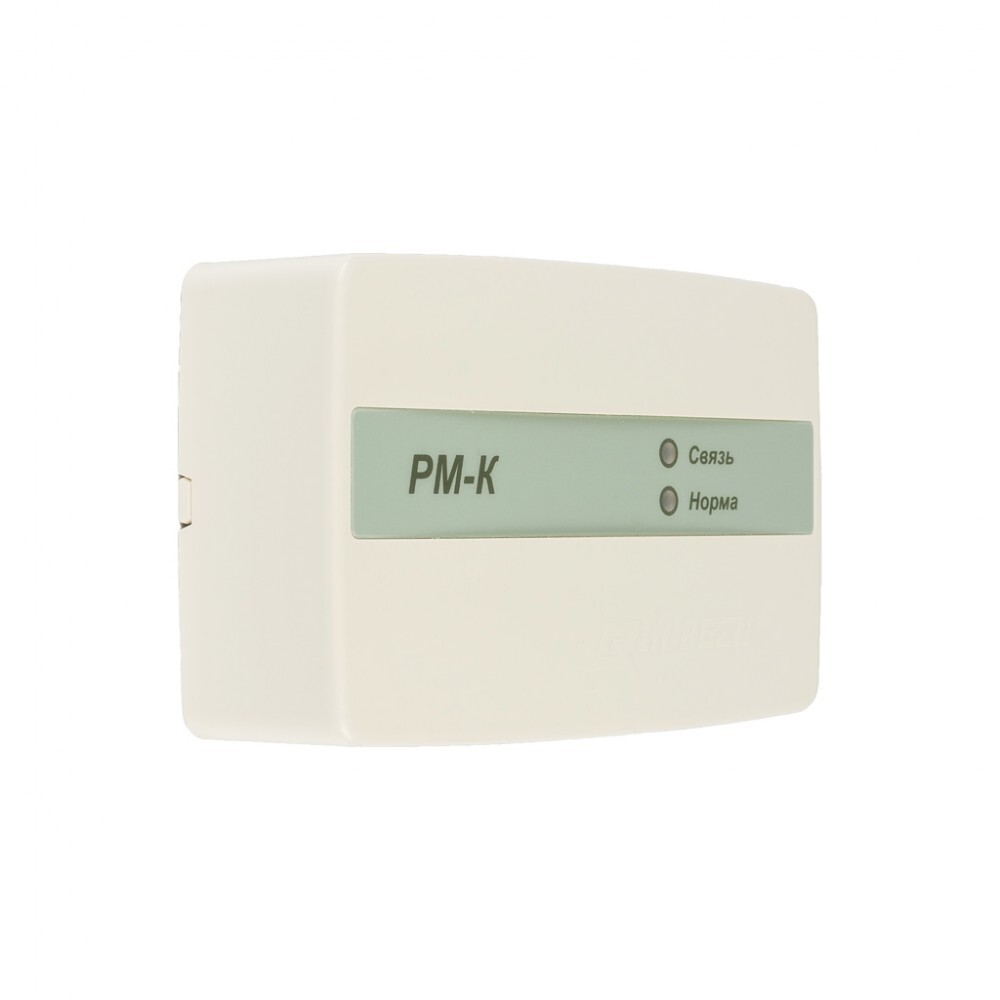

Рубеж РМ-2К

Адресные релейные модули РМ-1К – РМ-5К предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые переключатели. Релейные модули работают в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с приемно-контрольного прибора или ПО «FireSec «Администратор».

В зависимости от количества выходов (количества реле) релейный модуль выпускается в 5 исполнениях:

1. РМ-1К – один выход (ВЫХ1);
2. РМ-2К – два выхода (ВЫХ1, ВЫХ2);
3. РМ-3К – три выхода (ВЫХ1 – ВЫХ3);
4. РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4);
5. РМ-5К – пять выходов (ВЫХ1 – ВЫХ5).

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

• информационных световых табло (ОПОП 1-8 либо аналогичных);
• оповещателей звуковых (ОПОП 2-35 либо аналогичных);
• оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Технические характеристики:

• Напряжение питания от 10,5 до 28,5 В
• Ток потребления РМ-К без учета потребления исполнительных устройств, подключенных к выходам: потребление модуля при выключенных реле при напряжении питания 12 В (24 В) 130 мА (67 мА) потребление каждого включенного реле при напряжении питания 12 В (24 В) 25 мА (12 мА)
• Параметры релейных выходов: ток, коммутируемый каждым релейным выходом, не более 2 А ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более 5 А
• Ток контроля исправности цепи: в выключенном состоянии выхода, не более 2 мА во включенном состоянии выхода, не менее 50 мА
• Программируемые параметры релейного выхода: Задержка на включение от 0 до 255 с Удержание от 0 до 255 с; (0 – бесконечное удержание)
• Частота переключения релейного выхода: 0,5 Гц
• Габаритные размеры модуля, не более 125х78х37 мм
• Масса, не более 150 г
• Рабочий диапазон температур от минус 25 до плюс 60°С
• Средний срок службы, не менее 10 лет.
