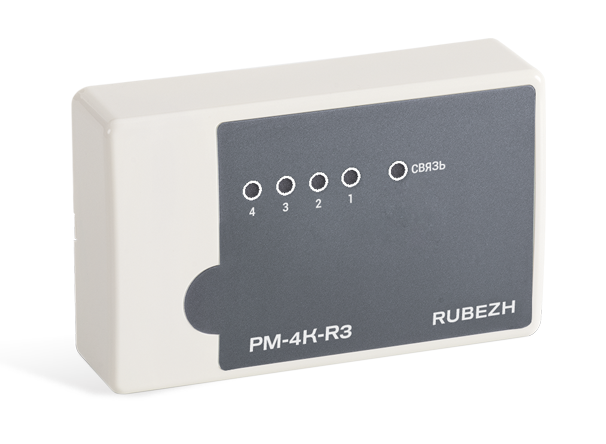

Рубеж РМ-4К-R3

Адресные релейные модули РМ- 4К-R3 предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые выходы напряжения питания. Работают в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:

1. РМ-1К-R3 – один выход (ВЫХ1);
2. РМ-4К-R3 – четыре выхода (ВЫХ1 – ВЫХ4).

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

1. информационных световых табло (ОПОП 1-8 либо аналогичных);
2. оповещателей звуковых (ОПОП 2-35 либо аналогичных);
3. оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Модуль РМ-К-R3 контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле. Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле. Релейный модуль РМ-К-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Релейный модуль комплектуется устройством подключения нагрузки (УПН) в количестве, равном числу выходов, для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).

Технические характеристики:

• Напряжение питания, В от 10,5 до 28,5
• Ток потребления от АЛС, мА, не более 0.18
• Ток по каждому выходу, А, не более 2
• Ток по всем выходам одновременно, А, не более 5
• Собственный ток потребления от источника питания, мА, не более 5
• Ток контроля исправности цепи во включенном состоянии выхода, мА от 10 до 210
• Количество релейных выходов 4
• Степень защиты оболочки IР20
• Масса, г, не более 150
• Ширина, мм, не более 125
• Высота, мм, не более 84
• Глубина, мм, не более 37
• Средний срок службы, лет 10
• Диапазон рабочих температур, °С от -25 до +55
