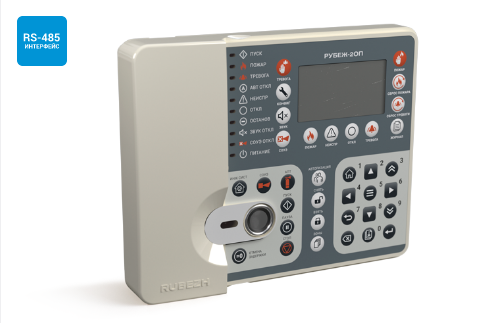

Рубеж-2ОП прот. R3

Прибор приемно-контрольный и управления охранно-пожарный адреcный «РУБЕЖ-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей.

Прибор «Рубеж-2ОП» прот.R3 может работать в двух режимах:

1. в обычном режиме приемно-контрольного прибора - автоматически управляет устройствами, подключенными на АЛС прибора, получает от этих устройств сигналы сработки, выдает команды на включение и отключение исполнительных устройств по различным событиям в системе.
2. в режиме «Master» - выступает в роли головного прибора мониторинга и ручного управления, позволяет выводить на свой экран информацию с 10 приборов «Рубеж-2ОП» прот. R3, работающих в обычном режиме, а также выдавать команды в ручном режиме от оператора на управление адресными устройствами этих 10 приборов.

К прибору, работающему в режиме «Master», адресные устройства не подключаются.

Прибор «Рубеж-2ОП» прот.R3 работает со следующими адресными устройствами:

• адресными извещателями пожарными ИП 212/101-64-PR прот.R3, ИП 212-64 прот.R3, ИП 101-29 PR прот.R3;
• адресными извещателями пожарными ручными ИПР 513-11 прот.R3;
• адресными модулями управления клапанами дымоудаления МДУ-1 прот.R3, МДУ-1С прот.R3;
• адресными модулями речевого оповещения МРО-2М прот.R3;
• адресными модулями управления пожаротушением МПТ-1 прот.R3;
• адресными пожарными метками АМП-4 прот.R3;
• адресными метками АМ-1 прот.R3 и АМ-4 прот.R3;
• изоляторами адресных шлейфов ИЗ-1 прот.R3;
• адресными релейными модулями РМ-1 прот.R3, РМ-4 прот.R3, РМ-1К прот.R3, РМ-4К прот.R3;
• радиоканальными удлинителями адресной линии связи МРК-30 прот.R3;
• адресными шкафами управления насосом/вентилятором ШУН/В прот.R3;
• адресными шкафами управления электроприводной задвижкой ШУЗ прот.R3;
• адресными резервированными источниками питания ИВЭПР 12/2 RSR прот.R3, ИВЭПР 12/3,5 RSR прот.R3, ИВЭПР 12/5 RSR прот.R3;
• модулями контроля доступа МКД-2;
• интерфейсными модулями ИМ-1;
• адресными охранными извещателями поверхностными звуковыми ИО32920-2;
• адресными охранными извещателями объемными ИО 40920-2;
• адресными охранными извещателями магнитоконтактными ИО 10220-2.

Основные функции прибора «Рубеж-2ОП» прот.R3:

1. прием сигналов от адресных устройств по адресной линии связи;
2. включение выносных приборов сигнализации при возникновении тревоги и пожара;
3. управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
4. управление системой контроля и управления доступом;
5. автоматический контроль целостности АЛС и исправности адресных устройств;
6. централизованное управление несколькими подчиненными приборами «Рубеж-2ОП» прот.R3.
7. символьная индикация принимаемых сигналов;
8. светозвуковая индикация сигнализация режимов работы;
9. обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
10. обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС. В приборе имеется возможность создания до 500 охранных или пожарных зон. Постановка/снятие с охраны с помощью ключа ТМ, карты Proximity или кодонаборника. Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе. Регистрирование всех происходящих в системе событий, отображение состояния охранных и пожарных зон на экране прибора. Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа. Прибор «Рубеж-2ОП» прот.R3 имеет 2 ввода питания 12 В.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Прибор ведет журналы на 1024 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.

Технические характеристики:

• Напряжение питания 12 В DC
• Собственный ток потребления прибора (без учета выходов 3 и 4), не более 0,4 А
• Ток, потребляемый прибором, при подключении 500 адресных устройств, не более 1 А
• Выходные характеристики встроенного реле 1: коммутация напряжения постоянного/переменного тока 30/250 В максимальный коммутируемый ток 3 А
• Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока 125 В максимальный коммутируемый ток 0,1 А
• Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока U вых. = U пит. - 1 максимальный ток нагрузки выхода 300 мА
• Количество внешних интерфейсов для обмена и программирования: типа RS-485 1 типа USB 1
• Количество АЛС, подключаемых к прибору 2 - Длина: АЛС, не более 3000 м кабеля интерфейса RS485, не более 1000 м кабеля интерфейса USB до 3 м
• Максимальное количество адресных устройств, подключаемых к одной АЛС 250
• Максимальное количество зон в приборе, не более 500
• Напряжение на выходных клеммах АЛС от 24 до 36 В
• Габаритные размеры прибора, не более 200х160х50 мм - Масса, не более 1 кг
• Рабочий диапазон температур от 0 до плюс 55°С
