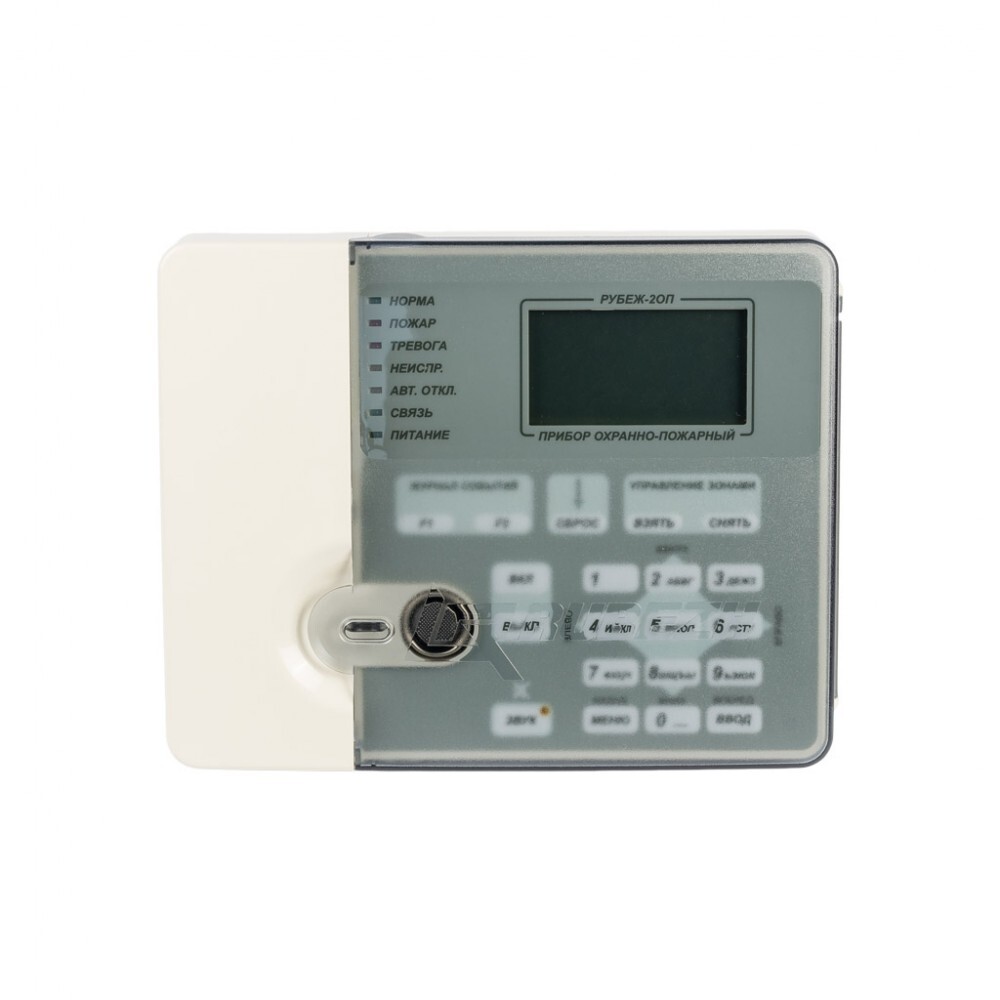

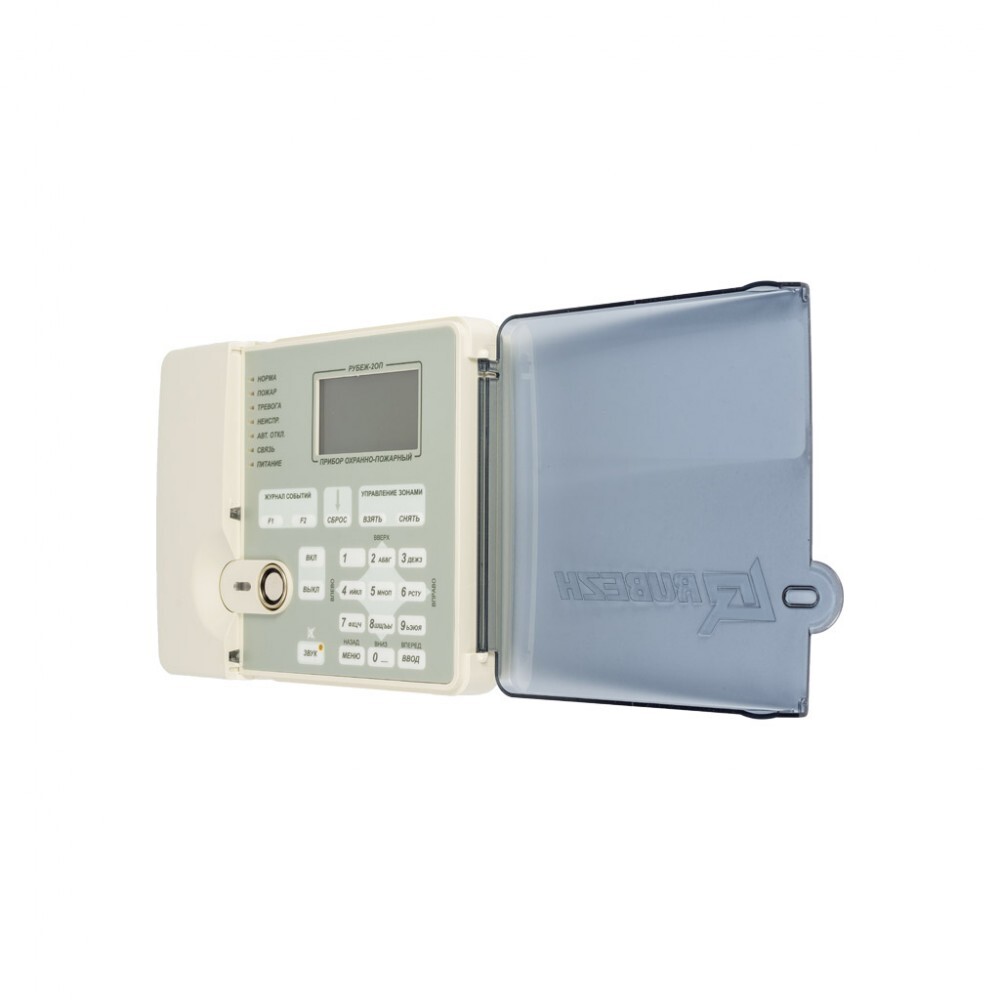

РУБЕЖ-2ОП

Прибор приемно-контрольный и управления охранно-пожарный адреcный РУБЕЖ-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах РУБЕЖ-2ОП можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных охранных и пожарных устройств тм Рубеж.

Прибор Рубеж-2ОП работает со следующими адресными устройствами:

• адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR;
• адресными извещателями пожарными ручными ИПР 513-11;
• адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03;
• адресными модулями речевого оповещения МРО-2М;
• адресными модулями управления пожаротушением МПТ-1;
• адресными пожарными метками АМП-4;
• адресными метками АМ-1 и АМ-4;
• изоляторами адресных шлейфов ИЗ-1;
• адресными релейными модулями РМ-1, РМ-2, РМ-К;
• адресными радиоканальными модулями МРК-30;
• адресными радиоканальными извещателями пожарными ИП 212-64Р;
• адресными радиоканальными извещателями пожарными руч- ными ИП 513-11Р;
• адресными шкафами управления ШУ;
• адресными шкафами управления электроприводной задвиж- кой ШУЗ;
• адресными резервированными источниками питания ИВЭПР 12/2 RSR, ИВЭПР 12/3,5 RSR, ИВЭПР 12/5 RSR.

Основные функции прибора РУБЕЖ-2ОП:

1. прием сигналов от адресных устройств по адресной линии связи;
2. включение выносных приборов сигнализации при возникновении тревоги и пожара;
3. управление системами пожаротушения и дымоудаления, рече- вого оповещения на охраняемом объекте;
4. автоматический контроль целостности АЛС и исправности адресных устройств; символьная индикация принимаемых сигналов;
5. светозвуковая индикация сигнализация режимов работы;
6. обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
7. обмен данными по интерфейсу USB с компьютером.

Технические характеристики:

• Питание 12-24 В DC - Ток потребления прибора (без учета выходов 3 и 4): при напряжении питания 12 В, 1 А не более при напряжении питания 24 В, не более 0,44 А
• Выходные характеристики встроенных реле 1 и 2: коммутация напряжения постоянного/переменного тока 28/240 В максимальный коммутируемый ток 5 А
• Выходные характеристики встроенных выходов 3 и 4: выходное напряжение постоянного тока максимальный ток нагрузки выхода 300 мА напряжение питания
• Количество внешних интерфейсов для обмена и программирования: типа RS-485 1 типа USB 1
• Количество АЛС, подключаемых к прибору 2
• Длина: АЛС, не более 1000 м кабеля интерфейса RS485, 1000 м не более кабеля интерфейса USB до 3 м
• Максимальное количество адресных устройств, подключаемых к одной АЛС 250
• Максимальное количество зон в приборе, не более из них охранных, не более 500 (128)
• Максимальное сопротивление проводов АЛС, при котором прибор сохраняет работоспособность Rmax, не более 140 Ом
• Удельная электрическая емкость АЛС, не более 0,5 нФ/Ом - Ток в АЛС, не более 130 мА
• Напряжение на выходных клеммах АЛС от 20 до 28 В
• Габаритные размеры модуля, не более 200х160х50 мм - Масса, не более 1 кг
• Рабочий диапазон температур от 0 до плюс 55 о С
