РУБЕЖ-МК1 П-28-74

Прибор приемно-контрольный и управления охранно-пожарный адресный Рубеж-МК предназначен для применения в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления. Прибор Рубеж-МК выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера.

Рубеж-МК выпускается в двух исполнениях:

1. Рубеж-МК1;
2. Рубеж-МК2.

В локализированную часть адресной системы, включенную в состав Рубеж-МК, входят один и более приборов приемно-контрольных и управления охранно-пожарных адресных ППКОПУ «R3-Рубеж-2ОП», адресные устройства ввода-вывода и другие компоненты автоматики.

Концентратор обеспечивает:

• Питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
• Прем сигналов от адресных пожарных извещателей по двухпроводным АЛС;
• Автоматический контроль целостности АЛС;
• Прием сигналов от неадресных устройств автоматики;
• Передачу сигналов управления исполнительным устройствам автоматики;
• Преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором;
• Защиту органов управления от несанкционированного доступа посторонних лиц;
• Контроль исправности адресных устройств;
• Световую и символьную индикацию принимаемых сигналов;
• Звуковую сигнализацию режимов работы;
• Включение выносных приборов сигнализации при возникновении пожара;
• Управление системами пожаротушения и дымоудаления на охраняемом объекте;
• Обмен данными по интерфейсам USB, RS-485 (для приборов Рубеж-2ОП прот.R3) или R3-Link (для приборов R3-Рубеж-2ОП);
• Управление постановкой на охрану и снятием с охраны.

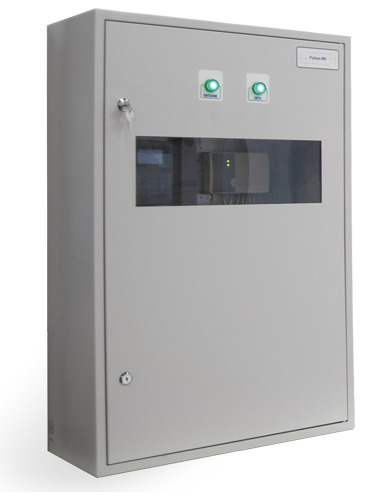

Прибор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:

1. источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР, используемый для питания различных устройств, входящих в состав Рубеж-МК;
2. метка адресная АМ-1-R3, используемая для контроля вскрытия корпуса прибора Рубеж-МК;
3. прибор ППКОПУ «R3-Рубеж-2ОП» или ППКОПУ «Рубеж-2ОП прот.R3» – для управления устройствами всей системы;
4. различные устройства управления автоматикой и модули, входящие в состав адресной системы «Рубеж R3». Данные устройства и модули выбираются к установке пользователем при заказе (проектировании) прибора Рубеж-МК.Перечень устройств и модулей, которые могут быть установлены в Рубеж-МК, приведен в паспорте на данный прибор;
5. выключатель автоматический, клеммы подключения ввода питания и заземления;
6. клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
