Прибор приемно-контрольный и управления охранно-пожарный адресный Рубеж-МК предназначен для применения в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления. Прибор Рубеж-МК выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера.
Рубеж-МК выпускается в двух исполнениях:
В локализированную часть адресной системы, включенную в состав Рубеж-МК, входят один и более приборов приемно-контрольных и управления охранно-пожарных адресных ППКОПУ «R3-Рубеж-2ОП», адресные устройства ввода-вывода и другие компоненты автоматики.
Концентратор обеспечивает:
- Питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
- Прем сигналов от адресных пожарных извещателей по двухпроводным АЛС;
- Автоматический контроль целостности АЛС;
- Прием сигналов от неадресных устройств автоматики;
- Передачу сигналов управления исполнительным устройствам автоматики;
- Преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором;
- Защиту органов управления от несанкционированного доступа посторонних лиц;
- Контроль исправности адресных устройств;
- Световую и символьную индикацию принимаемых сигналов;
- Звуковую сигнализацию режимов работы;
- Включение выносных приборов сигнализации при возникновении пожара;
- Управление системами пожаротушения и дымоудаления на охраняемом объекте;
- Обмен данными по интерфейсам USB, RS-485 (для приборов Рубеж-2ОП прот.R3) или R3-Link (для приборов R3-Рубеж-2ОП);
- Управление постановкой на охрану и снятием с охраны.

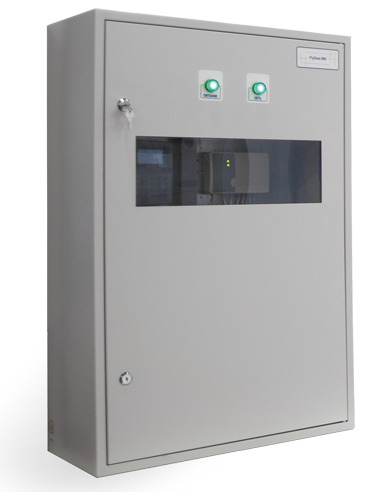

Прибор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
- источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР, используемый для питания различных устройств, входящих в состав Рубеж-МК;
- метка адресная АМ-1-R3, используемая для контроля вскрытия корпуса прибора Рубеж-МК;
- прибор ППКОПУ «R3-Рубеж-2ОП» или ППКОПУ «Рубеж-2ОП прот.R3» – для управления устройствами всей системы;
- различные устройства управления автоматикой и модули, входящие в состав адресной системы «Рубеж R3». Данные устройства и модули выбираются к установке пользователем при заказе (проектировании) прибора Рубеж-МК.Перечень устройств и модулей, которые могут быть установлены в Рубеж-МК, приведен в паспорте на данный прибор;
- выключатель автоматический, клеммы подключения ввода питания и заземления;
- клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
