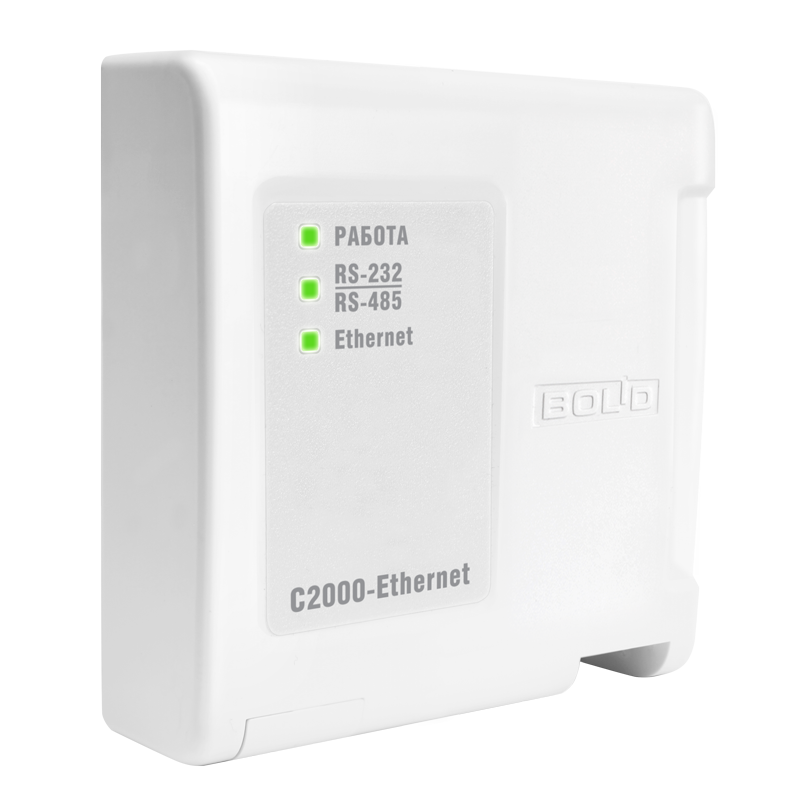

Преобразователь интерфейсов Болид С2000-Ethernet

"С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно. В ИСО "Орион" используется для организации связи приборов по локальной сети.

В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.

Особенности

• Организация передачи по локальной сети на участке ИСО "Орион":
  • между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
  • между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
  • между пультом ("С2000M", "С2000") и приборами
• Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
• Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе

Технические характеристики

• Параметры работы по локальной сети:
  • скорость передачи: 10 Мбит/с
  • используемые протоколы: UDP, ICMP (ping), ARP
  • поддерживаемые способы адресации IP-пакетов:
    • прием/передача единичных пакетов
    • прием широковещательных пакетов
  • максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet": 8
• Параметры работы интерфейсов RS-485/RS-232:
  • скорость передачи данных:
    • для работы с приборами "Орион": 9600 бит/с
    • для работы с пультом "С2000М": 9600 или 19200 бит/с
    • для сторонних протоколов: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
  • количество стартовых/стоповых бит:
    • 8 бит данных и 1 стоповый
    • 8 бит данных и 2 стоповых
  • контроль четности: отсутствует
  • максимальная длина пакета: 264 байта
  • длина линии связи RS-485: не более 1500 м
  • длина линии связи RS-232: не более 20 м
• Напряжение питания: 12 - 24 В постоянного тока
• Потребляемый ток:
  • не более 90 мА при напряжении питания 12 В
  • не более 50 мА при напряжении питания 24 В
• Готовность к работе после включения питания: не более 3 с
• Рабочий диапазон температур: от -30 до +50 °C
• Степень защиты корпуса: IP20
• Габаритные размеры: 102×107×39 мм
• Вес прибора: не более 0, 2 кг
• Программирование прибора: программой UProg.exe
• Подключение к ПК:
  • через интерфейс RS-232
  • Ethernet-кабель (витая пара)
  • через интерфейс RS-485 с помощью преобразователя интерфейса
• Подключение к прибору RS-485/232: клеммная колодка под винт, провод от 0, 3 до 2 мм² сечением
• Локальная сеть: разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
