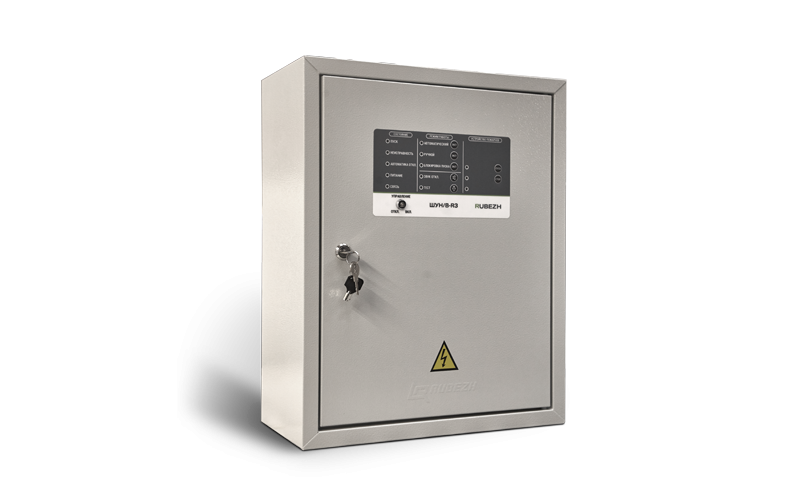

Рубеж ШУН/В-15-00-R3

Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:

1. пожарного насоса;
2. дренажного насоса;
3. жокей-насоса;
4. вентилятора.

Технические характеристики:

• Номинальная частота 50 ±1 Гц
• Собственная потребляемая мощность от сети, не более 100 ВА
• Тип системы заземления (выбирается при помощи перемычки) TN-C/ТN-S
• Степень защиты оболочки IP 31 (IP 54 по требованию заказчика)
• Средний срок службы, не менее 10 лет
• Рабочий диапазон температур от 0 до +55°С

Рабочее напряжение сети

• 230 (+23/-35) В
• 400 (+40/–60) В

Габаритные размеры:

• ШУН/В прот.R3 мощностью от 0,18 до 45 кВт 510 х 410 х 250 мм
• ШУН/В прот.R3 мощностью от 55 до 110 кВт 810 х 660 х 270 мм
• ШУН/В прот.R3 мощностью от 132 до 185 кВт 450 х 600 х 1600 мм
• ШУН/В прот.R3 мощностью от 220 до 250 кВт 450 х 800 х 1600 мм

Масса, не более:

• ШУН/В прот.R3 мощностью от 0,18 до 15 кВт 12 кг
• ШУН/В прот.R3 мощностью от 18 до 45 кВт 17 кг
• ШУН/В прот.R3 мощностью от 55 до 110 кВт 45 кг
