Дата обновления цены: 23.07.2025

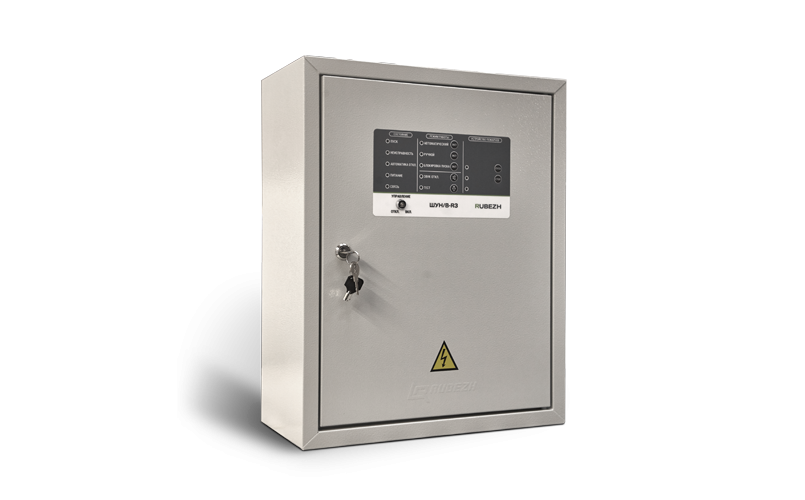

Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0, 18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0, 18 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
Функционал | Шкаф управления насосом/вентилятором без теплового расцепителя с преобразователем частоты |
Адресный протокол | R3 |
Напряжение питания, В | см. таблицу исполнений |
Ток потребления от АЛС, мА, не более | 0.21 |
Масса, не более | см. таблицу исполнений |
Управление калорифером | Нет |
Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
Собственная потребляемая мощность от сети, ВА, не более | 100 |
Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
Тип системы заземления | TN-C/ТN-S |
Размеры | см. таблицу исполнений |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -25 до +55 |
