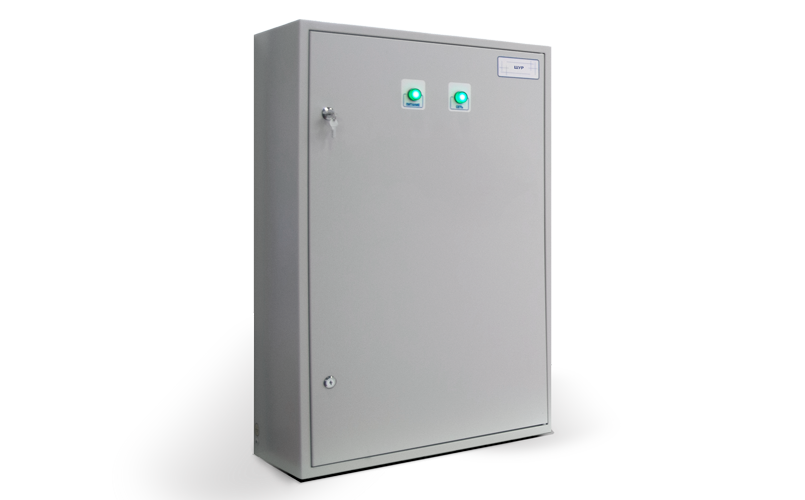

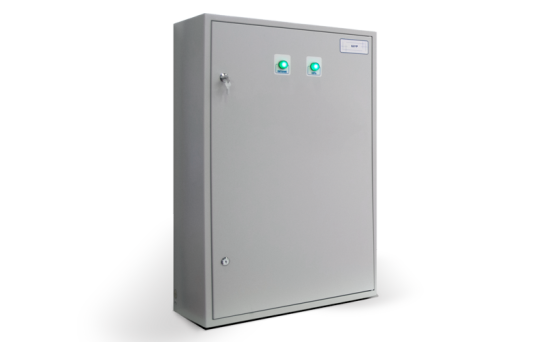

Рубеж ШУР-45-00-R3

Шкаф управления резервным питанием ШУР-R3 предназначен для автоматического переключения электропитания с основного ввода (ввод 1) на резервный (ввод 2) и обратно в системах пожаротушения и противопожарной вентиляции.

Питание ШУР осуществляется от двух независимых источников трехфазного переменного тока частотой 50 Гц напряжением 400 В. ШУР может использоваться совместно со шкафами ШУЗ-R3, ШУН/В-R3, ШУН/В-УК-R3 или самостоятельно с другими видами нагрузок. ШУР контролирует состояние вводов питания и положение дверцы шкафа, формирует сообщения и передает в прибор «Рубеж-2ОП» прот. R3 по адресной линии связи.

ШУР-R3 реализует следующие функции:

• автоматическое переключение нагрузки на питание от ввода 2 при исчезновении (нарушении) питания на вводе 1 и обратное автоматическое переключение нагрузки на питание от ввода 1 при восстановлении питания на вводе 1;
• управление выходными контакторами;
• электрическую блокировку, предотвращающую одновременное включение выходных контакторов;
• передачу на ППКОПУ информации о состоянии вводов питания и вскрытии дверцы шкафа.

Шкаф управления резервным питанием ШУР-R3, в зависимости от исполнения, может иметь следующие обозначения:
ШУР-О-110-00-R3:

• Назначение: ШУР – шкаф управления резервным питанием.
• Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
• Максимальная мощность нагрузки, кВт: 45; 110; 250.
• Силовые элементы автоматики: 00 – производитель Dekraft; 01 – производитель Schneider Electric.
• Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.
