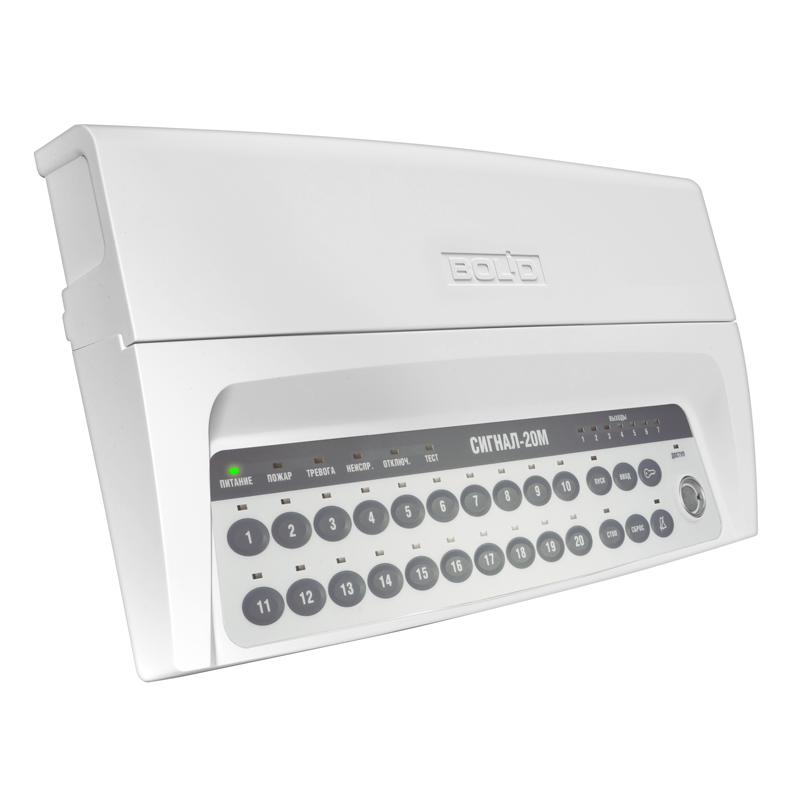

Прибор приёмно-контрольный Болид Сигнал-20М

Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.

Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".

При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".

Прибор обеспечивает

• контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
• приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
• приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
• контроль исправности линий связи с пожарными извещателями
• формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
• формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
• управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
• контроль исправности линий связи с оповещателями возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
• отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы хранение в энергонезависимой памяти до 4096 сообщений о событиях
• возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
• защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
• хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
• считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
• возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
• управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
• управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
• управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление) контроль состояния питания и вскрытия корпуса
